リアルタイム解析ソフト　Creo Simulation Live

基本情報

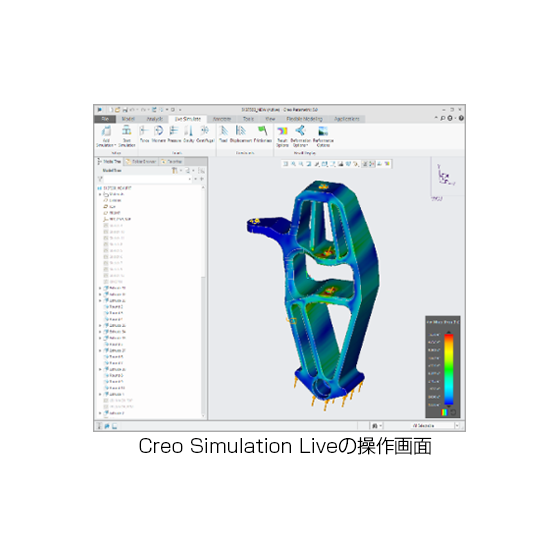

普段から利用しているCreoと同一のユーザーインターフェースで、3D CADモデルを作成する作業の流れの中で簡単に構造解析や流体解析などを実行し、リアルタイムにモデルの性能を評価して設計指針を得ることが可能です。 ■特長 １）Creoと同一のユーザーインターフェースで設計者が容易に解析の操作を習得可能 ２）CADモデルの性能をリアルタイムにフィードバック ３）豊富な解析機能で設計品質を大幅に向上 　　　・構造、伝熱、モーダル、流体、結果表示

用途／実績例

■解析機能 ・構造 拘束条件：固定、変位、摩擦なし、円筒支持、球面および平面支持 荷重　　：力、モーメント、圧力、重力、遠心力、線形加速度 ・伝熱 境界条件：熱伝達、温度固定、初期温度 定常 過渡 熱荷重　：熱流、熱流束 ・モーダル 拘束条件：固定、変位 拘束ありまたは拘束なしでの解析 ・流体 流体領域の作成 外部流れ：過渡解析（時間制限ありまたはなし） 熱条件 内部流れ：流速、流入圧、質量流量 ・結果表示 構造結果タイプ：フォンミーゼス応力、変形、垂直応力およびせん断応力、主応力、反力 アニメーション 単位系の選択 結果プローブ モード形状 熱結果タイプ：温度、熱流束、および過渡温度グラフ レンダリング方法：サーフェス、コンポジット、インバースサーフェス、等値面、最大/最小値

詳細情報

•

  構造解析 構造解析では荷重をかけた際に発生する応力分布や変形量を確認できます。Creo Simulation Liveでは静的解析に対応しています。部品単体・アセンブリ両方の解析が行えます。

•

  モーダル解析 モーダル解析（固有値解析）は、物体の固有振動数を求める解析です。 Creo Simulation Liveでは1次～6次モードまでの解析に対応しており、固有モードの変形をアニメーションで表示することができます。

•

  伝熱解析 伝熱解析は、固体の温度分布を求める解析です。Creo Simulation Liveでは定常解析、非定常（過渡）解析のどちらにも対応しています。温度と熱流束の分布を結果として表示できます。

•

  流体解析 内部流れ、外部流れ両方の解析が可能で、定常・非定常・乱流における解析に対応しています。また、熱流体解析にも対応しており、さまざまな流体解析が実施できます。また、熱流体解析にも対応しています。
