様々なchipを融合させた高性能・多Pin Packageの測定を安価でご提案可能です。

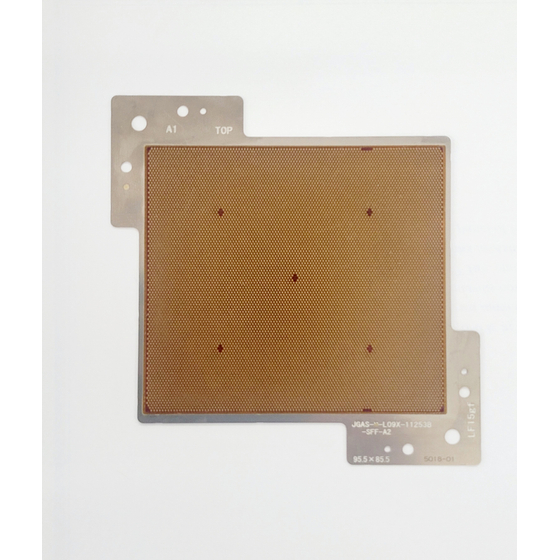

AIやビッグデータを取り扱うアドバンスドパッケージはチップレットによりさらに高性能化し需要が伸びていく事が想定されています。 これらの高性能アドバンスドパッケージの測定には、高速動作かつ多Pinの安定コンタクトが求められます。 これらを両立する唯一の方式がPCRとなります。 PCRソケットはシートコンタクトの利点を生かし、短距離接続で安定コンタクトを実現しかつ多Pinでのコストmeritをご提案致します。 大型パッケージで問題となるそりへ対応は、PCR側で中央部と外周部でコンタクト位置を変える事で対応しストローク量不足の不安を解消します。 詳細仕様については、案件毎に個別設計を行いますので、弊社窓口にお気軽にお問い合わせください。（10,000Pinを超えるPackageも対応可能です。）
この製品へのお問い合わせ
基本情報
・対応Pitch：1.27～0.25ミリ ＊各pitch毎に対応可能な電極長・磁極径は異なります。 ・対応grid数：100ｘ100（目安） ＊各pitchにより対応可能なgrid数は異なります。 ・対応サイズ：１００ｘ１００ミリ（電極エリア/目安） ＊各pitchにより対応可能サイズは異なります。 ・使用温度範囲：標準タイプ/-40～125℃、ワイドレンジタイプ/-55～150℃
価格帯
納期
※製品仕様・ご依頼数量により価格の設定を行います。お気軽にお問い合わせください。
用途／実績例
・最終選別テスト（ハンドラー） ・システムレベルテスト/SLT ・高周波検証評価 ・設計検証評価 ・信頼性評価 ・デバック検証 ・基板間接続（短距離接続コネクター、半田実装置き換え）/BtoB ・バーンインテスト
企業情報
株式会社JMTは、PCR(ゴムシート)や半導体パッケージ検査用加圧導電シート、プリント基板検査用治具＆加圧導電シートを取扱っている会社です。長年培ってきた、めっき技術フォトリソグラフィー技術レーザー技術等とPCR技術を融合し、高性能なコンタクターを提供していきます。ご要望の際は、お気軽にお問合せください。
