幅18mm厚み18mmの前面４方開閉式のスリムな LEDライトパネル(SL18型)。コーナーラウンド処理有り、無し両方できます。
フレーム幅18mm厚み18mmのスリムでシャープなLEDライトパネル(SL18型)。コーナーラウンド処理は有り、無し両方製作できます。 フレームはアルミ製で前面４方羽根開閉式でメディア交換が簡単です。光源は導光板方式で省エネ、板面の輝度が均一です。 周囲４つの角をコーナーラウンド処理することで安全に手の届く位置へ導入していただくことができます。 （コーナーラウンド処理の樹脂金具ははフレーム色に合わせて、クローム（アルミシルバー用）白、黒と3色を使用いたします。） （ラウンド金具は全体にまるびをしたデザインではありません。２Ｒ程度のラウンドとなります） ACアダプター・電源装置別置型。 フレーム色はアルミシルバー、白色、黒色が標準品となります。指定色対応も出来ます。 LEDチップの色温度は3000K/4000K/5000K/6500K/8000Kで製作出来ます。 開閉式のスナップフレームにてメディアが簡単に交換できます。
この製品へのお問い合わせ
基本情報
【発光原理】 導光板方式を採用しております。 導光板方式：導光板の側面からLEDチップの光を当て板面全体を発光させます。弊社のLEDパネルは板面の輝度均一度が80%以上なのでサイン用のバックライトとしてはもちろん、検査・研究用途でもお使いいただくことができます。 【フレーム幅】 18mm 【フレーム厚】 18mm 【フレーム特徴】 フレームコーナー（四隅）のラウンド処理をあり（樹脂のコーナー部分）とラウンド処理なし（L型45°突き合わせ）の両方を選べます。 【サイズ】 外寸(フレーム込)：最小200mm×200mm～2400mm×1200mmまで製作可能 内寸(発光面)：外寸 - (18mm+18mm) 【フレーム素材】 アルミニウム 【フレームカラー】 SV (シルバー) BK (ブラック) WH（ホワイト） 指定色（PANTONE：色） 【仕様】 ACアダプター/電源装置（別置） 【その他の仕様】 壁面取り付け穴の設置/配線位置のご指定/導光板穴あけ加工/導光板加工/配線加工/ほか
価格情報
LEDライトパネルの価格表をご参考にしてください。 https://www.lumitechno.co.jp/price.html お見積書は見積のご依頼をお願いいたします。 見積依頼： https://lumitechno.co.jp/price/html/Price.html
納期
用途／実績例
【サイン】 サインパネルのバックライト光源として フィルムメディアのバックライト光源として フードコートなどのメニュー看板に最適 ・商業施設 ・公共施設 ・店舗 ・ギャラリーほか
詳細情報
-

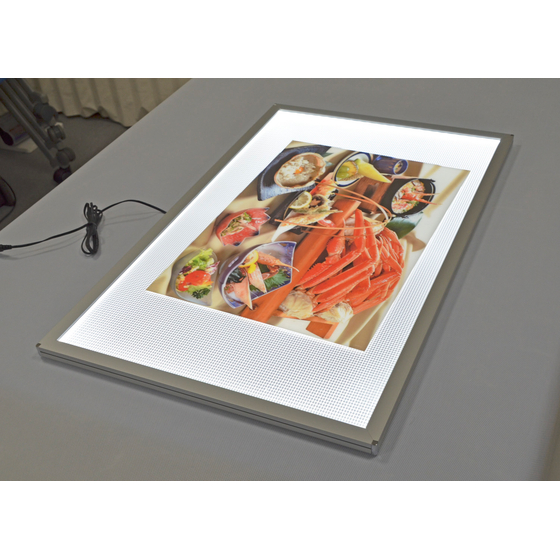

LEDライトパネルA3-L115-SL18/SV ラウンド処理なし
-
SL18R/SV コーナーラウンドあり（シルバー）
-
SL18R/WH コーナーラウンドあり（白色）
-
特注サイズ SL18R/SV ラウンド処理あり（シルバー）
カタログ（2）
カタログをまとめてダウンロード
CADデータ（11）
| 型番 | 概要 | ファイル |
|---|---|---|
| LEDライトパネルSL18R |
|
|
| A4-L115-SL18R | ポスター（フイルムサイズ）Ａ４のメディア交換式LEDライトパネルSL18R型。フレームは見付18mm、厚み18mmの細いスリムフレーム。 |
|
| A3-L115-SL18R |
|
|
| A2-S215-SL18R |
|
|
| A1-L215-SL18R |
|
|
| A0-L215-SL18R |
|
|
| B4-L115-SL18R |
|
|
| B3-S215-SL18R |
|
|
| B2-L215-SL18R |
|
|
| B1-L215-SL18R |
|
|
| B0-L215-SL18R |
|
企業情報
弊社LEDライトパネルは導光板方式にて2007年より販売中。光源面の輝度均一度を保つため導光板はサイズ別に都度製作し、個々設計することで輝度均一度80%以上の均一な導光板となっております。 LEDチップにつきましては色温度3000Kの電球色、4000Kの白色、5000Kの昼白色、6500Kの昼光色及びRGBチップ,色温度可変2700K～6500KのLEDチップを お選び頂けます。但し色温度可変型はシート型導光板のみとなります。パネルタイプでは製作できません。 LEDの寿命は約40,000～50,000時間、弊社の製品を10年間使用中の施設や店舗もございます。 メニュー看板として商業施設のフードコートなどの写真パネルなどに多くご採用頂いております。 光源としては板面輝度均一度の高さをご評価いただき、拡散板仕様の製品を目視検査や画像検査等の光源として大手メーカー様などでご採用頂いております。 また、開閉式のスナップフレームがついていないモジュール型面光源は既存サインの代替光源、建築化照明、什器照明として最適です。
