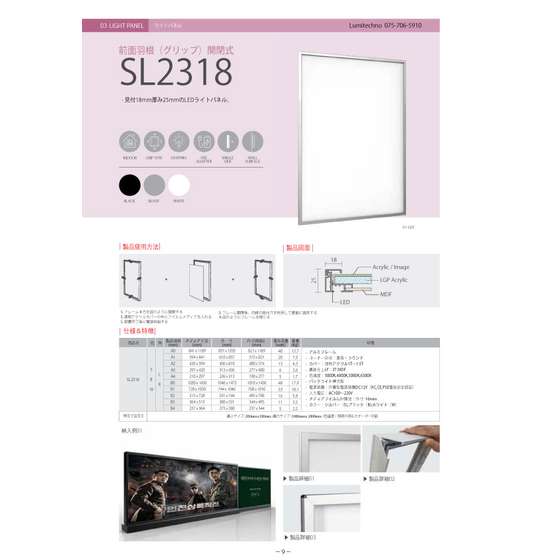

フレーム幅18mm厚み25mmのLEDライトパネル。見付け18mmと細くスリムな美観LEDライトパネルです。
安全面の配慮としての周囲４つの角をコーナーラウンド処理、有り、無しを選択できます。（コーナーラウンド処理は樹脂製で2.5R程度） 前面４方開閉式のスナップフレームでメディア交換が簡単が簡単にできます。 ACアダプター別置型ですので、複数台を電源装置1台で電源供給することも出来ます。 LEDチップの色温度は3000K/4000K/5000K/6500K/8000Kで製作出来ます。
この製品へのお問い合わせ
基本情報
【発光原理】 導光板方式を採用しております。 導光板方式：導光板の側面からLEDチップの光を当て板面全体を発光させます。弊社のLEDパネルは板面の輝度均一度が80%以上なのでサイン用のバックライトとしてはもちろん、検査・研究用途でもお使いいただくことができます。 【フレーム幅】 18mm 【フレーム厚】 25mm 【フレーム特徴】 フレームコーナー（四隅）のラウンド処理をあり（樹脂のコーナー部分）とラウンド処理なし（L型45°突き合わせ）の両方を選べます。 【サイズ】 外寸(フレーム込)：最小200mm×200mm～2400mm×1200mmまで製作可能 内寸(発光面)：外寸 - (18mm+18mm) 【フレーム素材】 アルミニウム 【フレームカラー】 SV (シルバー) BK (ブラック) WH（ホワイト） 指定色（PANTONE：色） 【仕様】 （ACアダプター/電源装置）別置き
価格情報
LEDライトパネルの価格表をご参考にしてください。 https://www.lumitechno.co.jp/price.html お見積書は見積のご依頼をお願いいたします。 見積依頼： https://lumitechno.co.jp/price/html/Price.html
納期
用途／実績例
【サイン】 サインパネルのバックライト光源として フィルムメディアのバックライト光源として フードコートなどのメニュー看板に最適 ・商業施設 ・公共施設 ・店舗 ・ギャラリーほか
カタログ（3）
カタログをまとめてダウンロード
CADデータ（8）
| 型番 | 概要 | ファイル |
|---|---|---|
| A0-L215-SL2318R |
|
|
| A1-L215-SL2318R |
|
|
| A2-S215-SL2318R |
|
|
| A3-L115-SL2318R |
|
|
| B0-L215-SL2318R |
|
|
| B1-L215-SL2318R |
|
|
| B2-L215-SL2318R |
|
|
| B3-S215-SL2318R |
|
企業情報
弊社LEDライトパネルは導光板方式にて2007年より販売中。光源面の輝度均一度を保つため導光板はサイズ別に都度製作し、個々設計することで輝度均一度80%以上の均一な導光板となっております。 LEDチップにつきましては色温度3000Kの電球色、4000Kの白色、5000Kの昼白色、6500Kの昼光色及びRGBチップ,色温度可変2700K～6500KのLEDチップを お選び頂けます。但し色温度可変型はシート型導光板のみとなります。パネルタイプでは製作できません。 LEDの寿命は約40,000～50,000時間、弊社の製品を10年間使用中の施設や店舗もございます。 メニュー看板として商業施設のフードコートなどの写真パネルなどに多くご採用頂いております。 光源としては板面輝度均一度の高さをご評価いただき、拡散板仕様の製品を目視検査や画像検査等の光源として大手メーカー様などでご採用頂いております。 また、開閉式のスナップフレームがついていないモジュール型面光源は既存サインの代替光源、建築化照明、什器照明として最適です。
