「粒」のように極小、「花びら」のように薄く、「切子面」のように緻密

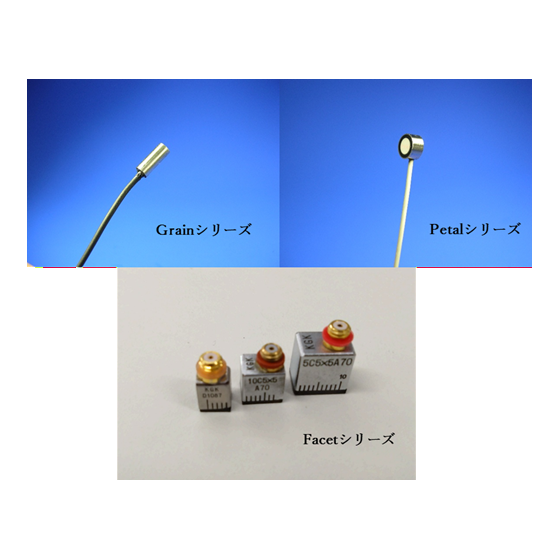

KGKは1988年に世界最小探触子として超小型探触子（超小型プローブ）「ちび太君」、超薄型探触子（超薄型プローブ）「ぺちゃ子さん」を開発しました。 以来KGKは狭隘部・極小部での超音波探傷を目的とした超小型探触子を標準ラインアップしてまいりました。 本年4月、創立65周年を機に、弊社の核となる技術の一つである超小型・超薄型探触子他を新たなブランドとして再構築いたしました。 垂直探傷、水浸探傷用に世界最小の探触子として生み出された「ちび太くん」は「Grain（グレイン）シリーズ」に 垂直探傷、水浸探傷用に世界最薄の探触子として生み出された「ぺちゃ子さん」は「Petal（ペタル）シリーズ」に 小径ロッド等の斜角探傷にご好評を頂いている超小型斜角探触子UX・UM・UAシリーズは新たに「Facet（ファセット）シリーズ」に 新たなブランドとして再構築しました。 【用途例】 ●狭隘部等へ挿入しての探傷に最適 ●通常探触子では走査出来ない探傷面(小R、狭小、エッジ近傍等）も超小型なら走査可能 ●子部品の探傷 ＊寸法サイズに関してもご相談承ります。
この製品へのお問い合わせ
基本情報
種類 型式 振動子寸法(mm) 周波数（MHz）屈折角 備考 垂直探触子 MM 1,2 5,10,15 ー Grain N PN 2,3 5,10,15 ー Petal N 水浸探触子 MI 1,2 5,10,15,20 ー Grain I PI 2,3 10,15,20 ー Petal I 斜角探触子 UX 3×3 5,10 35～70° Facet UX UM 5×5 5,10 35～70° Facet UM UA 5×5 5,10 35～70° Facet UA
価格帯
納期
用途／実績例
探触子の小ささ・薄さを利用し冶具と組み合わせ狭隘部等を超音波探傷出来ます。
詳細情報
-
Grainシリーズ
-
Petalシリーズ
-
Facetシリーズ
カタログ（1）
カタログをまとめてダウンロード
企業情報
「超音波探触子の専門メーカー」である(株)検査技術研究所(KGK)は、皆様の安全管理を超音波探触子(プローブ)の製造を通して、サポートさせていただいてます。 ＫＧＫはモノづくり集団として皆様のご要望に沿うべく、標準探触子の他に特殊仕様探触子の製造も承ります。 探触子の検討・選定の為、試験片等（サンプル）の探傷性の確認実験も承っております。 超音波探触子(プローブ)に関する問題については、どうぞお気軽にＫＧＫにご相談下さい。
