塗装ロボット　ラインナップ　「タクボエンジニアリング」

関連動画

基本情報

【ラインダンサー】 1台のロボットアームに世界最大級の最大12丁ガンを搭載可能にした、スマートフォンのカバーやケースの塗装に特化した塗装ロボットです。 【ラインダンサー リベロ】 「ソフトボーイPRO スーパースピンドル塗装」は、携帯電話機やモバイル通信機器専用の塗装ロボットシステムとして開発された、総合エネルギーを抑え拡張性の高い、全く新しい塗装システムです。 【データプロ】 　データ作成用として開発されたコンパクトな、塗装ロボットシステム。生産ラインを条件出し用に兼用せずに、分離させた考えでできたロボットです。色見本作成。テスト塗り作成。生産用の条件だし用をはじめ、塗装ロボット従事者の教育訓練用としても使用可能。また、さらに本社で条件出しをし、各地に点在するロボットで生産可能にし、品質のばらつきをなくします。 【スワンS】 スワン Sは、スワンロボットの搬送装置のWターンが無いタイプです。スワンSを複数台ライン上に配置することで、連続大量生産可能にします。

価格帯

納期

用途／実績例

携帯電話ケースの量産機として培った塗装技術を元に、自動車部品、ステアリング、スイッチ、エアスポイラー、ホイールキャップ、ドアハンドル、ドアミラー、ライトなど内外装部品の塗装から家電、部品、建材部品など多くのワークに適応し、中国、韓国、アメリカ、メキシコ、ベトナム、タイ、マレーシアなど世界各地に納品の実績を重ねています。 「ドアミラー」「シャークアンテナ」「ドアミラー」 【インジウム ミラー コーティング システム】 メッキ調塗装システムとしてインジウム ミラー コーティング用のシステムとして採用されています。

詳細情報

•

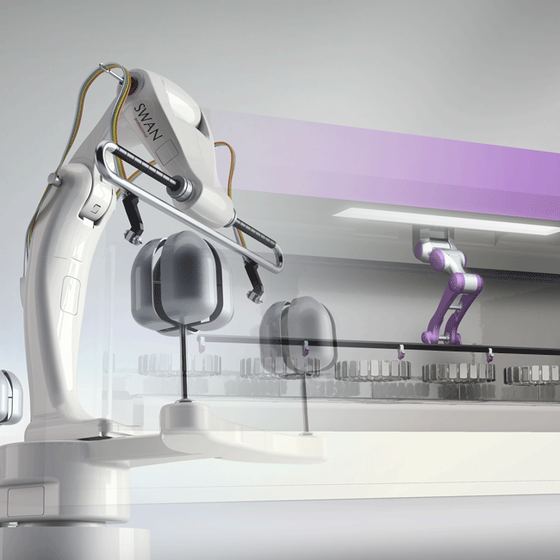

  【スワン・プロ】 複数ガン装着した塗装ロボット。ボールスプラインによるシンプルな動きで回転塗装Rの技術を効率的かつ高度に実現します。制御は全て独自開発のアプリケーション「スワニスト」が担当。 【スワニスト】 ティーチングから、条件設定、塗装管理から、塗装コスト管理、塗料管理と制御（シリンジポンプシステム）全てを制御するロボットシステムの要です。 【高精度搬送装置】 タタクボエンジニアリング製ロボットシステムには回転機構が設計された、旋回式搬送装置（Wターンなど）が組み込まれています。塗装工程における高精度かつ安定したワーク搬送を実現します。薄膜高品位塗膜を得るために不可欠なロボット動作、スプレー条件、回転制御を統合管理するティーチング制御システム「スワニスト」と連動します。 【シリンジポンプシステム】 無駄な塗料の送り出し無くし必要な塗料を正確に制御します。よって、大幅な塗装コストの削減に貢献します。

•

  【ラインダンサー／ラインダンサー リベロ】 大量生産型塗装ロボットシステムです。また、多品種少量生産対応、バッチ式適応の【Wターンタイプ】もラインナップしています

•

  【データプロ】 ロボットはラインダンサーをベースとしたロボットシステムで、データ作成用に特化しています。本生産用の条件出しやテスト塗り、また、塗り板見本製作用として使用可能です。また、ロボット塗装従事者用の教育用としてのも使用可能です。 【点在した工場へデータを転送　品質のばらつきをなくす】 データプロで作成した塗装条件やティーチングなどの塗装データは、タクボエンジニアリング製塗装ロボットであれば、転送再現可能です。現地工場のロボットは簡単な調整ををえれば同等品質の生産が可能です。

•

  【ガーニッシュ対応例　スワン・プロ】 自動車内装部品　ガーニッシュ、モニタパネルなどの回転塗装例

•

  【光学レンズボディ対応例　スワン・プロ】 光学レンズボディなどの回転塗装例 筒状のレンンズボディを回転機構付き特殊アタッチメント（OP）をWターンに取り付けて4ガン仕様のスワンロボットで回転塗装します。 水筒など円筒形のワークに適応します。

•

  【自動車　ドアハンドル対応例　スワン・プロ】 スワンロボットにターレットガン（2gun）opを装着しドアハンドルの両面（内外）を回転塗装で薄膜塗装します。 【ターレットガン】 複雑な形状のワークや顔が届きにくいワーク治具の塗装に適応したガンユニットです。

•

  【ターレットガン】 スワンロボットの先端に取り付ける複数ガンユニット。 色変えをスピーディーに行います。

•

  【スワン・プロ + ターレットガン】 設置例。バッチ式、自動式（+ハンドリングロボット）対応。 少量多品種から大量生産に適応し、また、2カラーに対応。色変えがスピーディーに。

ラインアップ（12）
