光コンセントを利用すると…【断線障害時の復旧簡便化が図れます】【ONUなどの設置場所をパッチコードで簡単に移動できます】
既存の壁用スイッチボックス、モジュラジャックなどをそのまま生かして化粧プレートと取付枠の交換だけで、光コンセントとしてご使用できます！ 【特長】 ■リビングや書斎などお部屋の美観をそこなうことなく光コンセントの設置が可能 ■防塵・遮光用自動シャッター付き ■機敏のモジュラジャック及びブランクチップは本体ベース部に取付け可能 ■JIS規格のスイッチボックスに対応 ■スイッチボックス内の曲げ半径はR15を確保 ■シンプル構造で光ケーブルの配線が容易に可能 ■２連及び３連タイプは配線器具枠に合わせた「H」10mm、「L」8ｍｍをラインナップ ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
仕様】 壁内接続方法 ：許容曲げ半径15ｍｍ以下の光屋外線もしくは光屋内線1条 引込みケーブル：許容曲げ半径15ｍｍ以下のケーブル 挿入損失 ：0.5dB以下 ※1 反射減衰量 ：40.0dB以上 ※2 ※１、※２ 挿入損失と反射減衰量はいずれも1310nm及び1550nmにおける値 寸法（ｍｍ） TD-1619-5 ：W75×H120×D15.5 TD-1736-6「2H」：W124×H122×D17.5 TD-1736-7「2L」：W124×H122×D15.5 TD-1736-8「3H」：W170×H122×D17.5 TD-1736-9「3L」：W170×H122×D15.5 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
詳細情報
-

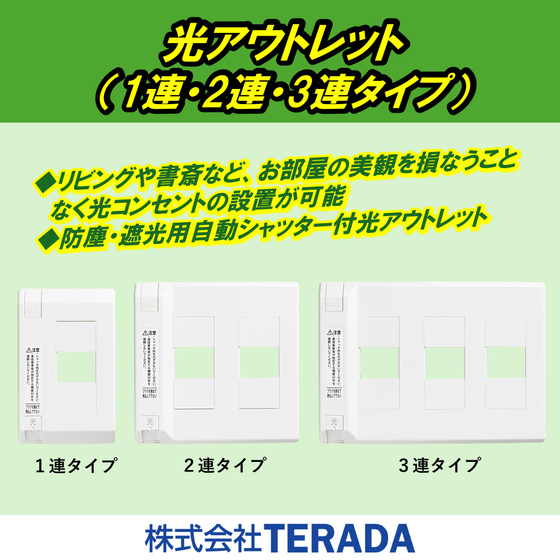

光アウトレット１連タイプ TD-1619-5
-
光アウトレット２連タイプ（取付枠高さ10mm対応） TD-1736-6「2H」 光アウトレット２連タイプ（取付枠高さ8mm対応） TD-1736-7「2L」
-
光アウトレット３連タイプ（取付枠高さ10mm対応） TD-1736-8「3H」 光アウトレット３連タイプ（取付枠高さ8mm対応） TD-1736-9「3L」
ラインアップ（5）
| 型番 | 概要 |
|---|---|
| TD-1619-5 | 光アウトレット１連タイプ |
| TD-1736-6「2H」 | 光アウトレット２連タイプ（取付枠高さ10mm対応） |
| TD-1736-7「2L」 | 光アウトレット２連タイプ（取付枠高さ8mm対応） |
| TD-1736-8「3H」 | 光アウトレット３連タイプ（取付枠高さ10mm対応） |
| TD-1736-9「3L」 | 光アウトレット３連タイプ（取付枠高さ8mm対応） |
