＜MECT2025実機展示＞畳１枚サイズの超小型ワイヤ放電加工機で「ちょっと切りたい」を可能に！
>>特徴<< ・畳１枚分よりも小さくコンパクトな筐体 ・モリブデン鋼ワイヤーを繰り返し利用する為、低コスト運用 ・導電性素材であれば加工可能(超硬・ニッケル合金・チタンなど) >>モリブデンワイヤとは？<< １．強度・靭性に優れたモリブデン鋼のワイヤ線を放電加工機に採用する事で、「超硬・難削材」の放電加工が可能に。導電性のある素材であれば加工ができます。 ２．強度・耐久性があり繰り返し利用ができる為、真鍮ワイヤ線と比べて低コストでの運用が可能。フライスの代わりに粗加工機としてもお使いいただけます。 >>加工液について<< ・ワイヤ線を伝うように加工液を流している為、放電加工部の切屑排除・冷却を行えます ・加工品を浸漬しない為、加工厚さの対応も可能です 筐体が小さく、畳1枚分のスペースがあれば設置可能！(ドアも通れるほどにコンパクト） 「ちょっとだけ切断したい…」 「加工コストが…」 「超硬材・厚物を速く加工したい…」など ちょっとやりたい、ができる放電加工機です。 試験片の加工などによくご利用いただいております。
この製品へのお問い合わせ
関連動画
基本情報
【機械仕様】 XY軸移動量：250mm×150mm 最大加工高さ：250mm 工作物許容質量：80kg 機械据付寸法：W1400×L700×H1600mm 機械本体重量：800kg ワイヤ径：Φ0.18mm・Φ0.2mm 最大加工速度：160㎟/min ※筐体色などの仕様は予告なく変更する場合がございます 【データ入力に関して】 CADをDXFへ変換し、直接入力が可能 専用のCAD/CAMソフトは操作が簡易で習熟は不要 【サービスについて】 サービス拠点が愛知県にある為、消耗品等の即時供給も可能です 【MECT2025にて実機を見るチャンス！】 MECT2025にて超小型モリブデンワイヤ放電加工機TX-150を実機展示致します。 是非会場へお越しの際は大野精工ブースへお立ち寄りください！ 【期間】2025年10月22日（水）～ 10月25日（土） 【開催時間】10:00〜17:00（最終日は16:00まで） 【会場】ポートメッセなごや 【小間番号】第1展示館：1C23 大野精工株式会社
価格帯
500万円 ~ 1000万円
納期
用途／実績例
・金属３Dプリント造形物の切り離し ・超硬、難削材加工 ・粗取り加工
詳細情報
-

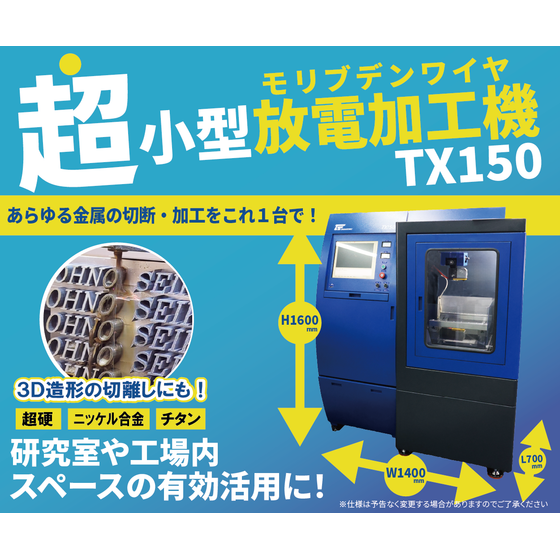

サイズ感は畳1枚弱の大きさ(W1400×L700×H1600mm) 加工液は吹き掛け式の為、大きなタンクがありません。
-
ワイヤ巻取りドラムを正転・逆転させ、同ワイヤを長時間繰り返し使用
-
観音開きの扉で作業しやすいワークスペース

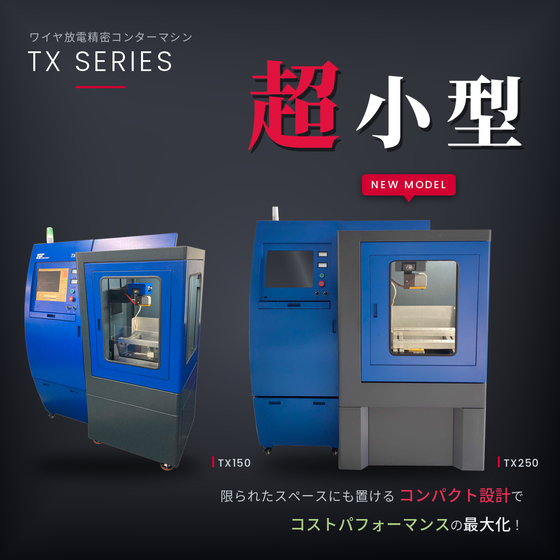

ラインアップ（1）
| 型番 | 概要 |
|---|---|
| TX150 | 機械据付寸法：W1400×L700×H1600mm 機械本体重量：800kg |
カタログ（1）
カタログをまとめてダウンロード
企業情報
大野精工株式会社では、主に放電加工機の販売、 鏡面ラップ加工・精密部品加工を提供しております。 【モリブデンワイヤ放電加工機販売】 蘇州三光科技股份有限公司と業務提携。 モリブデンワイヤ放電加工機''HBシリーズ''の国内総代理店。 テスト加工などはお気軽にお問合せください。 【オリジナル治具販売】 特許出願済み技術を用いたワイヤーカット用平行出し治具''PADシリーズ''の販売。 【その他】 ・空圧式位置決め治具 などの販売 【精密部品加工】 20℃±1℃の恒温室で、最新鋭の三次元測定機(３台)、形状測定器、 工具顕微鏡、表面粗さ測定器などを保有。 Rz0.2μmの超鏡面ラップ加工と超精密加工の限界に挑戦し続けます。 試作等ご要望の際はお気軽にお問い合わせください。
