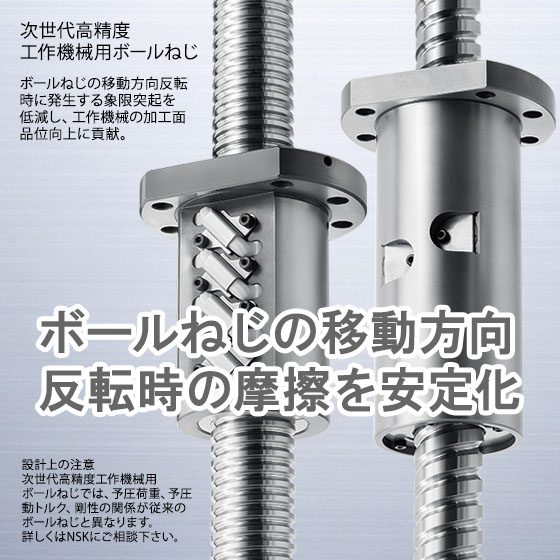

ボールねじの移動方向反転時に発生する象限突起を低減し、工作機械の加工面品位向上に貢献
〇ボールねじの移動方向反転時の摩擦を安定化 NSK独自の解析技術および生産技術により、移動方向反転時における摩擦の安定化技術を開発。円弧補間運動等における象限切替時の運動精度向上に貢献します。 〇 象限突起の発生高さを低減 上記技術に補正制御を組み合わせることで、象限突起の発生高さを低減することが可能となり、切削加工における加工面品位向上に貢献します。 〇従来のボールねじと取付は互換 ボールねじの取付回りは従来品と完全互換。既存の機械にそのまま本製品を搭載可能です。 ※詳しくはカタログPDFをご覧下さい
この製品へのお問い合わせ
基本情報
〇ボールねじの内部仕様最適化により、象限突起の低減に貢献 ☆移動方向反転時の駆動トルクを安定化し、象限突起の2山目を抑制 円弧補間運動などでの駆動系の移動方向反転時には、その摩擦特性（駆動トルク）の急激な変化にモータの追従性が追い付かず、突起状の運動誤差軌跡が現れます。 これが象限突起と呼ばれる運動誤差で、2点接触ボールねじを用いた場合、この象限突起は2山現れることが知られています。 次世代高精度工作機械用ボールねじでは、これまで発生していた2山目の象限突起を抑制することを可能にしています。 これを回転方向反転時に発生する2点接触ボールねじ特有の摩擦変化である“低トルク領域”を解消することで実現しています。 ☆補正制御と組み合わせることで、象限突起を大幅に低減 2山目の象限突起を抑制したことで、補正制御の対象は1山目に対してのみとなり、象限突起が大幅に低減します。これにより、機械加工における面品位向上に貢献します。 工作機械用ボールねじ 仕様 軸径：25～63mm リード：5～32mm 精度等級：精度等級：C0～C5 ※詳しくはカタログPDFをご覧下さい
価格帯
納期
用途／実績例
○詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
