「自動調心ころ」と「円筒ころ」両方の特性を持つベアリング！軸方向の熱膨張とミスアライメントに対応できます

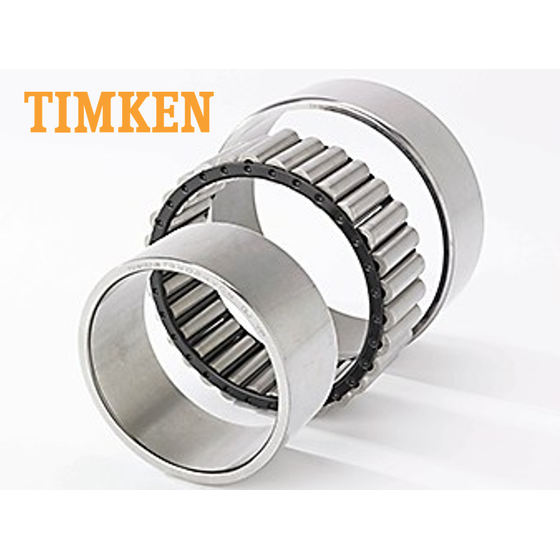

Timken ADAPTベアリングは、パフォーマンスと信頼性が重要視される連続鋳造機向けに特別に設計されたベアリングです。ADAPTベアリングは従来の円筒ころおよび自動調心ころ軸受の機構を新しい設計に発展させたもので、両方のベアリングの強みを備えています。 【ベアリングの構造】 ADAPTベアリングは内輪、外輪、ころ、保持器から構成されており、ころと保持器が一体型アセンブリになっています。ころと保持器が一体型のため、ころが脱落しないデザインになっています。 外輪は自動調心ころの構造を有しており、軸のたわみによるミスアライメントを許容します。内輪は円筒ころの構造を有しており、軸方向の熱膨張を許容します。ローラーはどちらの構造にも対応できる形状をしております。連続鋳造機のように非常に過酷な環境に適したベアリングです。 【メンテナンス性】 内輪と外輪は分離可能なため、取付・取外し・検査を簡素化し、ダウンタイムの短縮に貢献します。さらに、内輪と外輪はいずれの方向でも取り付け可能で、一般的な取付のエラーを避けるのに便利です。また、特別な工具も必要ありません。
この製品へのお問い合わせ
関連動画
基本情報
■ 軸径100mm～300mm までカタログラインナップ ■ ころの脱落を避けるためのころと保持器一体型のデザイン ■ 円筒ころ・自動調心ころ軸受の特性を備えており、ミスアライメントと軸方向の熱膨張の両方を許容 ■ 3点接触構造により安定した動作が可能
価格帯
納期
用途／実績例
【以下の使用環境で、メリットを発揮します】 ■ 高温・高荷重環境下での連続運転が必要な場合 ■ 軸の熱膨張やずれが発生する装置 ■ 取り付け・交換作業を簡易化したい場合 ■ メンテナンス人員不足の場合 【主な使用業界】 ■ 製鉄所 ■ 製紙工場 【主な使用例】 ■ 連続鋳造機のサポートロール支持部 ■ 抄紙機のプレスパート・ドライヤーパート ■ ヤンキードライヤー
詳細情報
-
【高い調心性】 ±0.5°のミスアライメントと±6mmのアキシアル方向のずれを許容できます。
-
【3点接触構造】 内輪とローラーで1点、外輪とローラーで2点接触しているため、安定した動作が可能です。
