車載Ethernet用SFPモジュール
88Q2112 SFP Module, 88Q2221M SFP Module, MV3244 SFP+ Module
100BASE-T1から10GBASE-T1まで。MACsecやTC10準拠の車載ネットワークの進化に対応するSFP
Intrepid社は、様々な車載イーサネット規格に対応する SFP/SFP+（スモールフォームファクタ・プラガブル）モジュールのファミリーを提供しています。 これらのモジュールは、SFP/SFP+スロットを備えたハードウェア（Intrepid社のデータロガーやスイッチ、または他社製のテスト機器など）に、 車載イーサネットの物理層（PHY）機能を追加するためのものです。 これにより、お使いの機器を、目的に応じた車載イーサネット規格に即座に対応させることができます。 製品ラインナップは、ベーシックな100/1000BASE-T1対応モデルから、最新の省電力（TC10 Sleep/Wake-up）や セキュリティ（TC17 MACsec）規格に対応したモデル、さらに高速な2.5/5/10GBASE-T1（MultiGBASE-T1）に対応したモデルまで、 幅広く取り揃えられています。 ※詳しくはカタログダウンロードボタンよりご確認ください。
この製品へのお問い合わせ
基本情報
【共通仕様】 ■車載Ethernetコネクタ: H-MTD 接続システム (USCAR準拠) ■動作モード: マスター、スレーブ、オートネゴシエートから選択可能 ■インジケータ: リンク状態、アクティビティ、速度を示すLED ■筐体: 低EMIを実現するフルメタル筐体とステンレス製シールド ■動作温度範囲: -40℃ ～ 85℃ の工業用温度範囲 【モデル別仕様比較】 ■88Q2112 SFP Module 対応規格: 100/1000BASE-T1 MACsec (TC17), スリープ/ウェイク (TC10): 非対応 ■88Q2221M SFP Module 対応規格: 100/1000BASE-T1 MACsec (TC17), スリープ/ウェイク (TC10): 対応 ■MV3244 SFP+ Module 対応規格: 2.5/5/10GBASE-T1 (Multi Giga BASE-T1) MACsec (TC17), スリープ/ウェイク (TC10): 対応 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
■ハードウェアの機能拡張: RAD-GigastarやRAD-Epsilon XLなど、SFPスロットを持つIntrepid社製品に本モジュールを装着し、特定の車載イーサネット規格への接続機能を追加します。 ■適合性・性能評価: 汎用のテスト機器に本モジュールを装着し、ECUやスイッチなどの車載ネットワーク機器が規格に準拠しているかの適合性試験や性能評価を実施します。 ■ECU開発と診断: Marvell社の評価ボード（EVB）などに接続し、ECUのリアルタイムモニタリング、診断、再設定など、開発の様々な場面で活用します。 ■柔軟なテストシステムの構築: 同じテストハードウェアを使いながら、SFPモジュールを交換するだけで、1000BASE-T1から10GBASE-T1へと、異なる物理層のテストに迅速に切り替えることが可能になります。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
詳細情報
-
【導入事例】自動運転評価を効率化！H-MTD接続対応・マルチギガSFP ■背景と課題 自動運転やADASの高度化により、最新の車載プラットフォームでは大容量・高速伝送が必須となり、コネクタ「H-MTD」の採用が急拡大しています。 一方でテスト現場では「既存の計測器やHIL（SFPスロット搭載）とH-MTDが直接繋がらない」「マルチギガ（2.5G/5G/10G）を変換する小型機器がない」といった課題が生じています。 ■解決策とメリット 当社の「マルチギガ対応SFPモジュール」は、既存機器のSFPスロットに挿すだけで、汎用ネットワークと車載マルチギガ環境をシームレスに統合します。 ・コスト削減：高価な専用機器を買わず、既存のSFP搭載機器を流用可能。 ・広帯域対応：大容量センサーデータをボトルネックなく伝送・キャプチャ。 ・省スペース：超小型モジュールのため、大型コンバータが不要に。 ECUや車載ネットワークのテストベンチ構築でお困りの方は、ぜひご相談ください。
ラインアップ（3）
| 型番 | 概要 |
|---|---|

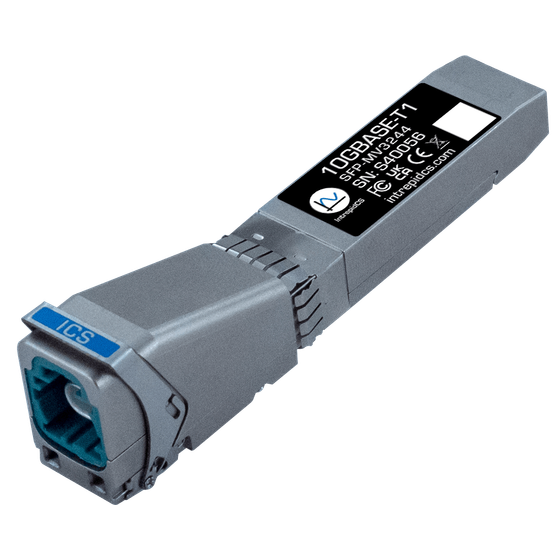

| MV3244 SFP+ Module | 対応規格: 2.5/5/10GBASE-T1 (Multi Giga BASE-T1) MACsec (TC17), スリープ/ウェイク (TC10): 対応 |
| 88Q2112 SFP Module | 対応規格: 100/1000BASE-T1 MACsec (TC17), スリープ/ウェイク (TC10): 非対応 |
| 88Q2221M SFP Module | 対応規格: 100/1000BASE-T1 MACsec (TC17), スリープ/ウェイク (TC10): 対応 |
