セラミックスピンゲージは超硬製や鋼製にはない優位性があります。セラミックスピンゲージの優位性を解説します。
高硬度・耐摩耗性・化学的安定性が求められる用途では、ジルコニアセラミックス製ピンゲージが有効な選択肢となります。 ここでは、ジルコニア製ピンゲージの特長や、超硬合金製との違い、用途事例についてわかりやすく解説します。 【ジルコニア製ピンゲージの特長】 ジルコニアは、以下のような特性を持つセラミックスです。 ・高硬度・優れた耐摩耗性・非磁性で電気絶縁性がある・耐食性・耐薬品性に優れる・熱膨張率が金属に近いため寸法安定性が高い これらの特性により、以下のような場面で有効です。 ・金属と接触する非磁性部品の測定・腐食性の液体や薬品環境下での測定・微小な変位も影響する精密測定用途・クリーン環境や電気絶縁が求められる製造工程 【超硬合金との違い】 〈ジルコニア製の利点〉・非磁性で電気を通さない・薬品に強く、腐食環境でも長寿命・表面がなめらかで異物付着が少ない・摩耗による微細な寸法変化が起こりにくい 〈超硬製の利点〉・耐衝撃性や折損にやや優れる・コストが比較的低い・広範な加工実績と調達性 ピンゲージの材質や仕様選定でお悩みの際は、ぜひ三和クリエーションまでご相談ください。
この製品へのお問い合わせ
基本情報

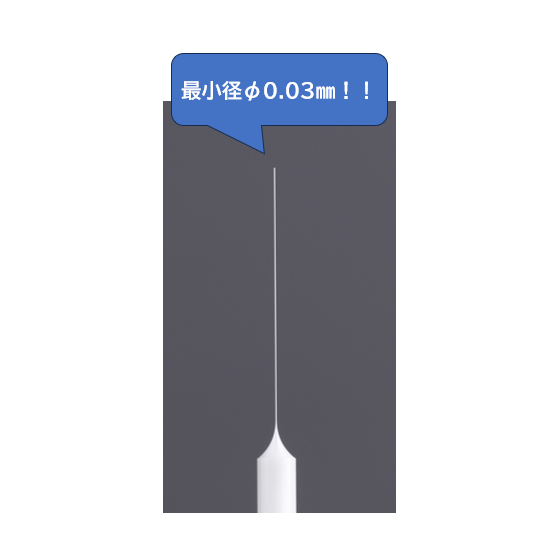

三和クリエーションでは、ジルコニアセラミックス製ピンゲージを高精度で製作しています。以下のような仕様に対応可能です。 ・呼び寸法（φA）：0.030～0.099mm ・長さ（B）：5～10mm ・トピ：0.001mm ・許容差：±1.0μm ・直径不同：0.5μm ・表面粗さ：0.1μmRa また、ホルダー付きや一体型などのカスタム仕様にも対応し、使用現場に合わせた設計が可能です。
価格帯
納期
用途／実績例
【用途事例】 ジルコニア製ピンゲージは、以下のような用途で活用されています。 ・電子部品や半導体の検査工程 ・非磁性環境下での内径測定 ・化学装置や洗浄装置の部品検査 ・耐薬品性が求められる製造ラインの測定治具 いずれの分野でも、測定の信頼性と部品寿命の向上に貢献しています。
企業情報
弊社は超硬合金やファインセラミックス等といった材質で製作したピン、シャフト形状の製品を、大手工具メーカー、電子部品メーカー、自動車部品メーカーへ供給しております。 その他、自社内のニーズに応える形で生まれたPCD（工業用ダイヤモンド）耐摩耗治具の製造、販売も行っております。 三和クリエーションの特長 ・微細精密加工：外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001（単位：mm） ・加工対応力：現在、最小ロット本数が1本の受注から、数万本の受注を毎月継続して受注 ・材料調達：国内ほぼすべての超硬合金メーカーより直接材料の調達が可能。また欧州メーカーや台湾、中国、韓国といったアジアのメーカーの材料も調達可能。ファインセラミックスも材料調達から加工まで一括で対応が可能 ・加工実績材質：超硬合金、ジルコニア、アルミナ、窒化ケイ素、炭化ケイ素、SIC、SKH51、SUS、SKD、チタン、ニッケルチタン、フェロチタニット、多結晶シリコン等 ・検査保証体制：ISO9001認証取得済み、ご希望であれば測定機の校正証明書の発行可能
