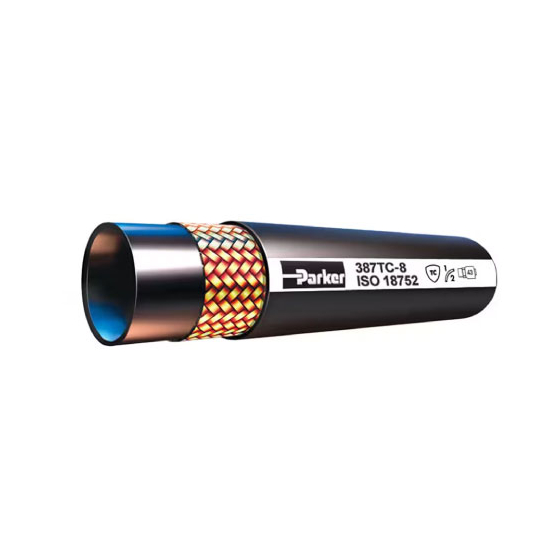

【国内組付対応】高性能油圧ホースシステム　GLOBAL CORE

基本情報

【仕様】 ■　ホース種類 / 定格圧力：　187(1,000 psi)、387(3,000 psi)、487 / 722(4,000 psi)、787(5,000 psi)、797(6,000 psi) ■　サイズレンジ：　-4(1/4″, 約6.3 mm) ～ -48(3″, 約76 mm)程度 ■　カバー仕様：　標準、タフカバー、スーパータフ、クリティカルプロテクトカバーが選択可能 ■　使用温度範囲：　標準カバー：-40℃～100 ℃ / タフカバー、スーパータフ、CP：-40℃～125℃ ■　最小曲げ半径：　ISO 18752 規定の ½ 曲げ半径を満たす設計、製品により具体値が変動 ■　補強構造：　型番・サイズに応じて1～2 本ブレード、複数スパイラル鋼線などの補強構造 ■　フィッティング互換：　43シリーズおよび 77シリーズの取り付けに対応

価格帯

納期

※在庫品もございますので、お気軽にお問い合わせください。

用途／実績例

【用途】 ■　射出成形機 / ダイカストマシン ■　プレス機 / 油圧ユニット ■　工作機械（旋盤・マシニングセンタ） ■　金属加工・鍛造ライン

詳細情報

•

  最大30％の軽量化と小さな曲げ半径を実現。狭いスペースでの配管や複雑なルーティングにも対応し、取付作業の省力化・応力集中の低減を可能にします。

•

  世界共通規格ISO 18752に基づき、わずか5種類で全圧力レンジ（1,000〜6,000 psi）をカバー。設計・選定・在庫管理をグローバルで標準化でき、製造拠点が複数国に分かれていても一貫した保守が可能です。

•

  43シリーズおよび77シリーズの共通フィッティングを採用。異なる圧力帯でも同一設計思想で組付けが可能で、工具や冶具の共通化が実現します。これにより、組立工数や在庫部品点数を削減し、整備性・生産性を大幅に向上。

•

  油圧ホース 1本から製作可能。任意の長さをご指定いただき、継手などを国内でアッセンブリします。
