スイッチング電源・ACラインのノイズ除去に最適！小型で高インピーダンスなEMI対策コイル

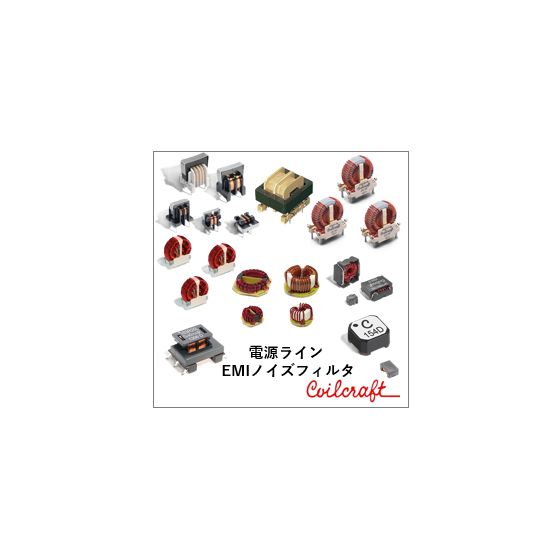

Coilcraft社製 コモンモードチョーク は、 スイッチング電源やACラインフィルタなどの電源回路設計に最適なノイズフィルタです。 トロイダルコア構造と単層巻線設計により、高周波ノイズを効果的に抑制。 電源ラインに発生するコモンモードノイズや電源ノイズを強力にノイズ除去します。 また、UL認定（Class B 130℃）およびRoHS/REACH対応の高信頼性設計により、 産業機器用電源、通信機器、家電機器、PoE機器など、 さまざまな分野で安心してお使いいただけます。 小型ながら優れたEMI対策性能を発揮し、 フィルタ回路の設計自由度を高める小型コイルとして、 ノイズに強い回路設計を実現します。 製品カテゴリー トロイダル型：1kV以上の高絶縁タイプ 産業機器・スイッチング電源・ACラインフィルタ用途 チップ型 表面実装タイプ：高周波ノイズ抑制（信号ライン、USB、CAN、Ethernetなど）用途 EEコア型：高電流対応、AC100～240V入力電源用 各製品の詳細は、データシートを参照ください。 総合カタログもありますので、合わせてご査収ください
この製品へのお問い合わせ
基本情報
主な特長 トロイダルコア採用による高効率ノイズ抑制 高インダクタンス設計で広帯域EMI対策 低DCR・高電流対応（最大13A） UL1446 Class B（130℃）認定絶縁システム RoHS / REACH準拠（環境対応） ACライン・DCライン両対応 小型・高信頼設計で産業機器、スイッチング電源に最適
価格帯
納期
用途／実績例
【ノイズ対策・EMI関連】 ・コモンモードチョーク ・ノイズフィルタ ・EMI対策 ・高周波ノイズ ・ノイズ除去
ラインアップ（12）
| 型番 | 概要 |
|---|---|
| P3213-AL | 回路数（Lines）：2｜インダクタンス（min）：3.5 mH｜漏れインダクタンス（max）：62 µH｜定格電流 Irms：1.3 A｜直流抵抗 DCR（max）：0.150 Ω｜絶縁耐圧：1250 Vrms |
| P3215-AL | 回路数（Lines）：2｜インダクタンス（min）：1.0 mH｜漏れインダクタンス（max）：22 µH｜定格電流 Irms：3.2 A｜直流抵抗 DCR（max）：0.036 Ω｜絶縁耐圧：1250 Vrms |
| P3214-AL | 回路数（Lines）：2｜インダクタンス（min）：1.7 mH｜漏れインダクタンス（max）：32 µH｜定格電流 Irms：2.0 A｜直流抵抗 DCR（max）：0.065 Ω｜絶縁耐圧：1250 Vrms |
| P3216-AL | 回路数（Lines）：2｜インダクタンス（min）：0.75 mH｜漏れインダクタンス（max）：19 µH｜定格電流 Irms：5.0 A｜直流抵抗 DCR（max）：0.022 Ω｜絶縁耐圧：1250 Vrms |
| P3217-AL | 回路数（Lines）：2｜インダクタンス（min）：0.43 mH｜漏れインダクタンス（max）：10 µH｜定格電流 Irms：8.1 A｜直流抵抗 DCR（max）：0.012 Ω｜絶縁耐圧：1250 Vrms |
| P3218-AL | 回路数（Lines）：2｜インダクタンス（min）：0.28 mH｜漏れインダクタンス（max）：8 µH｜定格電流 Irms：13.0 A｜直流抵抗 DCR（max）：0.008 Ω｜絶縁耐圧：1250 Vrms |
| P3219-AL | 回路数（Lines）：2｜インダクタンス（min）：11 mH｜漏れインダクタンス（max）：165 µH｜定格電流 Irms：1.3 A｜直流抵抗 DCR（max）：0.290 Ω｜絶縁耐圧：1250 Vrms |
| P3220-AL | 回路数（Lines）：2｜インダクタンス（min）：7.0 mH｜漏れインダクタンス（max）：100 µH｜定格電流 Irms：2.0 A｜直流抵抗 DCR（max）：0.150 Ω｜絶縁耐圧：1250 Vrms |
| P3221-AL | 回路数（Lines）：2｜インダクタンス（min）：3.7 mH｜漏れインダクタンス（max）：60 µH｜定格電流 Irms：3.2 A｜直流抵抗 DCR（max）：0.080 Ω｜絶縁耐圧：1250 Vrms |
| P3222-AL | 回路数（Lines）：2｜インダクタンス（min）：2.2 mH｜漏れインダクタンス（max）：35 µH｜定格電流 Irms：5.0 A｜直流抵抗 DCR（max）：0.040 Ω｜絶縁耐圧：1250 Vrms |
| P3223-AL | 回路数（Lines）：2｜インダクタンス（min）：1.1 mH｜漏れインダクタンス（max）：20 µH｜定格電流 Irms：8.1 A｜直流抵抗 DCR（max）：0.020 Ω｜絶縁耐圧：1250 Vrms |
| P3224-AL | 回路数（Lines）：2｜インダクタンス（min）：0.58 mH｜漏れインダクタンス（max）：10 µH｜定格電流 Irms：13.0 A｜直流抵抗 DCR（max）：0.010 Ω｜絶縁耐圧：1250 Vrms |
