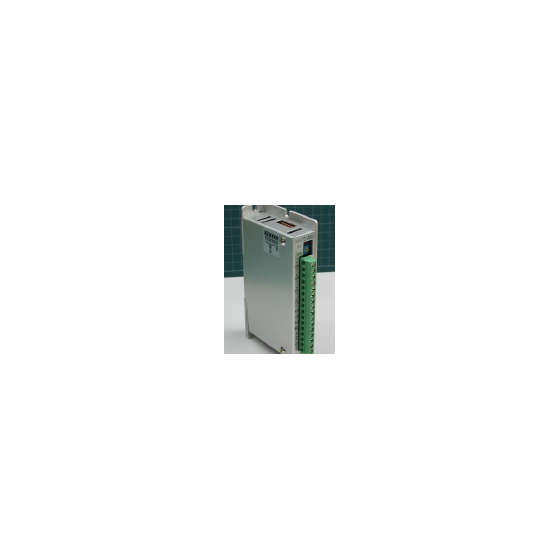

超低振動・超低騒音！高分割数対応のステッピングモータドライバ『TD-2M33(RoHS)』
「TD-2M33」は、2相ステッピングモータ用のマイクロステッピングドライバです。 最大3A／相の高出力と、DC12～36Vの広い電源電圧範囲に対応。 1/1～最大1/500までの32種類の分割数設定が可能で、精密な位置決め制御を実現します。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
その他仕様(抜粋) ■電源電圧：DC12～36V（最大3.6A） ■駆動方式：ユニポーラ定電流方式 ■励磁方式：マイクロステップ（1～200分割） ■適合モータ：2相ステッピングモータ（1.0～3.0A） ■応答クロック周波数：最大500Kpps ■パルス入力方式：1パルス／2パルス方式切替可能 ■入出力信号：CW/CCW、M.F、F.S（フォトカプラ入力） ■パルス幅：1μs以上（L=0～0.5V、H=4～5V） ■使用温度範囲：0～＋40℃ ■保存温度範囲：−10～＋60℃ ■外形寸法：L124×W62×H23mm（端子台含まず） ■重量：約220g ■規格：RoHS指令適合
価格帯
納期
用途／実績例
産業機器
詳細情報
-
外形図
-
接続配線図
