傾斜角度は0～45度まで可能！本尺目盛り(1度)及び副尺(6分)付き

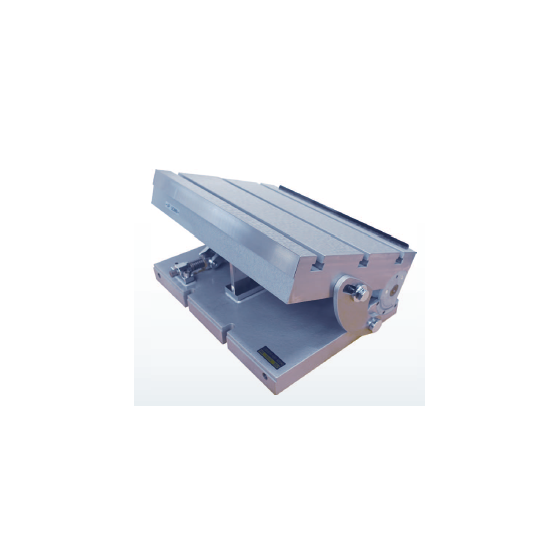

『Stock No.340』は、高精度を確保しているサイン定盤です。 傾斜角度は0～45度まで可能。本尺目盛り(1度)及び副尺(6分)付きです。 高精度の測定用にブロックゲージ台も設けてあり、上面と底面の平行が 確保されています。 ワークを固定するT溝付きです(呼び寸法14 3本)。角度移動は ハンドルによるモミ上げ式です。※角度移動用ハンドルは付属しています。 【特長】 ■傾斜角度は0～45度まで可能 ■本尺目盛り(1度)及び副尺(6分)付き ■高精度の測定用にブロックゲージ台も設けてあり、 上面と底面の平行が確保されている ■ワークを固定するT溝付きです(呼び寸法14 3本) ■角度移動はハンドルによるモミ上げ式 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【仕様】 ■寸法(L×W×Hmm)：300×400×140 ■上面寸法(L×Wmm)：300×400 ■傾斜角度(度)：0～45 ■ローラー中心距離(mm)：200±0.005 ■平行度(μm)：10 ■質量(kg)：70 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
株式会社大菱計器製作所は昭和24年創業開始(昭和26年会社設立)以来 精密計測機器工業界の一員として独自の業績を上げている会社です。 自動計測装置、専用計測装置、超精密基準器、水準器、定盤、真直度 測定器等をお客様のニーズに合わせて好適なソリューションを ご提案させていただきます。 規範製品の他に、設計も含めた大型定盤・自動・半自動測定器も承ります。 ハイレベルな技術を生かし高精度な製品で、しかも短納期で御満足を いただいております。
