折り曲げて格納、広げて直進。MOV部品を活用し、「こう動かしたい」を機構と図面に。
MOVシリーズは、折り曲げて格納し、広げて直進する仕組みに活用できる樹脂製の簡易移動部品です。 小さな部品を移したい、ワークを作業位置まで送りたい、既存の治具や装置に移動機構を組み込みたい。そのような用途に合わせて、MOV部品とガイド・駆動部などを含む構成を検討します。 部品の供給だけでなく、組み込み方の検討から機構設計・図面作成まで対応します。「実現したい動きはあるが、図面がない」という段階からご相談ください。 掲載画像は活用例のデモ機です。この装置をそのまま販売するのではなく、ワークの形状・重量、移動量、設置条件などに合わせて構成を検討します。
この製品へのお問い合わせ
基本情報
【MOV部品の参考仕様】 シリーズ名：MOVシリーズ 標準材質：MCナイロン 部品単体寸法：幅11 × 奥行20 × 高さ16 mm 部品単体重量：約5 g 特徴：小型・軽量の樹脂製部品、油を使わない滑り動作 カスタム対応：軸径に合わせた設計、用途に応じた材質・形状の検討 意匠登録：第1770936号 【機構設計・図面作成】 MOV部品とガイド・駆動部などを含む構成の検討 用途・設置条件に合わせた機構設計 組立図・部品図などの図面作成 ※寸法・重量は部品単体の参考値です。 ※機構全体の移動量・搬送重量・駆動方法などは、使用条件に応じて個別に検討します。
価格情報
MOV部品の供給、機構設計・図面作成など、ご相談内容に応じて個別にお見積もりします。 用途、ワークの形状・重量、必要な移動量、設置条件などをお知らせください。
納期
用途／実績例
【想定用途・活用提案】 ・組立・検査のためのワーク移動 ・小型部品の工程間移動 ・既存の治具や装置への移動機構の組み込み ・手作業で行っている移動工程の機構化検討 ※上記は用途の提案例であり、導入実績を示すものではありません。 ※適用の可否は、ワークの重量・移動量・使用環境などを確認して検討します。
詳細情報
-
MOV部品の折り曲げ状態と直線状態。折り曲げて格納し、広げて直進する仕組みに活用できます。
-
電動シリンダと組み合わせた構成例。用途や設置条件に合わせた機構設計に対応します。
-

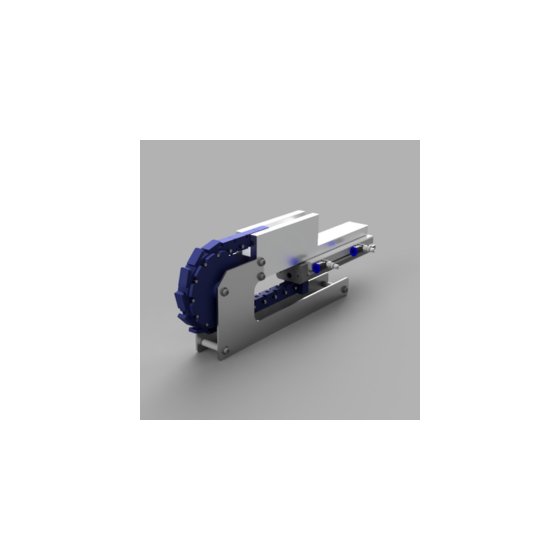

エアシリンダと組み合わせた構成例。用途に合わせて、MOV部品・ガイド・駆動機構を含む構成を検討します。
カタログ（2）
カタログをまとめてダウンロード
企業情報
当社は、治具・治工具・器具・組み立て装置・検査装置・用途に合わせた 人に配慮したアシストツールを設計・製作している企業です。 また、3Dプリンターによる工具・部品・成型の試作をはじめ、特注品・ カスタマイズ・特殊加工品の製作対応も実施。 細やかな技術力と協力企業ネットワークで、お客様のご要望ご相談に、 柔軟にご提案いたします。
