内部欠陥の解析や3Ⅾデータの作成まで、お任せください！

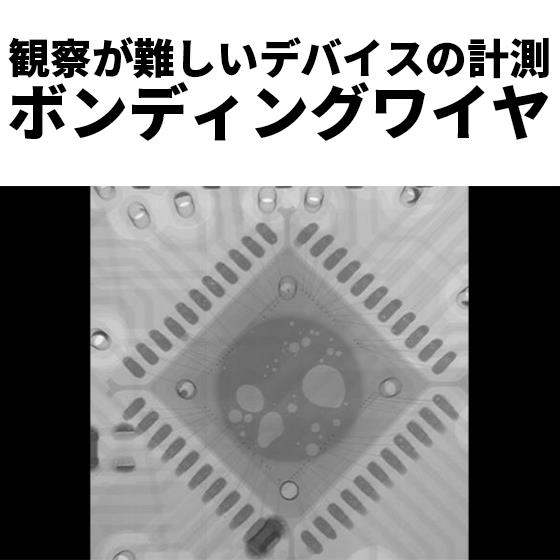

材質：プリント基板 観察範囲：5 x 5 (mm) 画像は、ボンディングワイヤを観察した際の様子です。 ボンディングワイヤとは、半導体の接続材料として使われる金属の細い線のこと。 通常の計測器では評価が難しいとされる接合不良や流れ率の算出などを可視化しました。 キャステムでは、Nikon MCT225を利用したCTスキャンサービスを行なっております。 お客様の試料をお預かり、もしくは当社スタッフ付き添いの上にお客様にスキャンしていただくことも可能です。 CTスキャンを行うことで、内部の欠陥を解析や3Dデータの作成、内部寸法の計測等が可能になります。 ご興味がございましたら、お気軽にお問合せください。
この製品へのお問い合わせ
基本情報
【設備概要】 ニコンソリューションズ MCT225 撮影方式：コンビームCT X線源：225kV マイクロフォーカス管球 最大管出力：225W 最大焦点径：3μm 撮影倍率：1.6× ～ 150× 解像度：1.33 ～ 125μm X線検出器：16bit 4M Pixel フラットパネルディテクタ（FPD） 最大サンプル重量：50ｋｇ（寸法評価時最大5ｋｇ） 【透過能力】 素材により、透過能力に制限があります。 樹脂：170ｍｍ アルミニウム：70ｍｍ チタン：45ｍｍ 鉄：15ｍｍ 重金属：撮影不可
価格帯
納期
用途／実績例
※詳しくはホームページなどからお気軽にお問い合わせください。
