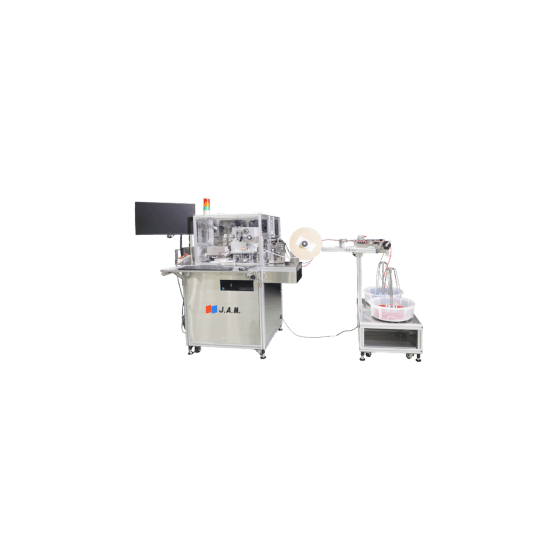

切断・ストリップ・端子圧着・チューブ挿入・印字など、複数の工程を一括で処理できる全自動加工機です
作業時間を大幅に短縮し、人的ミスの削減にも貢献します。 どんな加工データでもCSVファイル形式であれば内臓ソフトで自由にユーザーで定義づけができます。 ●電線やマークチューブの仕掛品がゼロ ●電線とマークチューブの組合せミスがゼロ ●マークチューブの挿入方向の誤りがゼロ ●壬生電機製マークチューブプリンター搭載
この製品へのお問い合わせ
基本情報
機能：電線定寸切断、両端ストリップ、チューブへの印字、電線へのチューブ挿入 能力：電線切断、チューブ印字・挿入、両端圧着：約15秒/本 (240本/時) 電線サイズ：0.5mm² ～ 2.0mm² 電線切断長さ：1500mm ～ 10,000mm ストリップ長さ：1.0mm ～ 20.0mm マークチューブ切断寸法：20mm ～ 35mm 適応マークチューブ：丸チューブ、ひだつきチューブ マークチューブ外径：Φ3.0~Φ6.0 電源：三相 AC200V 15A 50/60Hz 圧縮空気：0.5Mpa 15NL/分 (清浄乾燥空気を使用して下さい) 寸法：W750mm × D750mm × H1200mm オプション：電線端末曲げ機構（チューブ脱落防止）、電線切替（５種類）、加工電線巻取機
価格帯
納期
用途／実績例
用途別盤内配線向け 電線サイズ0.5 ～ 2.0mm²
