自作機構に比べ部品や組み付け工数を削減できるアタッチメント製品です

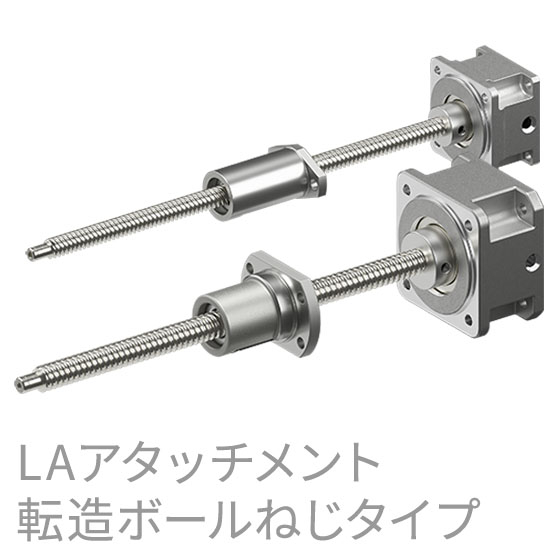

LAアタッチメントは、ステッピングモーターに組み付けることで直線動作を実現するアタッチメント製品です。 高精度な転造ボールねじとナットを採用しており、繰り返し位置決め精度±0.01mmを実現しています。 カップリングレスで直接組み付けが可能な構造により、自作機構と比較して部品点数や組み立て工数を大幅に削減でき、装置の省スペース化と設計時間の短縮に寄与します。 アキシアル荷重をダイレクトに支持するアキシアル軸受け機構を搭載しており、信頼性の高いリニア動作が可能です。 小型ながら高推力かつ高速な特性を有しており、部品供給の昇降軸や位置決め搬送など、装置のタクトタイム削減が求められる用途に適しています。
この製品へのお問い合わせ
関連動画
基本情報
オリエンタルモーター：LAアタッチメント（リニアアクチュエータ）転造ボールねじタイプ 仕様 ねじ種類：転造ボールねじ 取付角寸法：30mm、42mm 組み合わせモーター取付角寸法：28mm、42mm ストローク：100mm リード：2mm、3mm、6mm、8mm 繰り返し位置決め精度 ±0.01mm 最大推力：25N～160N セルフロック力：なし 許容速度：60mm/s～240mm/s 詳しくはカタログをご覧いただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
詳しくはカタログをご覧いただくか、お気軽にお問い合わせください。
