18〜40GHzをカバーする高精度・広帯域 180°ハイブリッドカプラ
180° ハイブリッドカプラ 2.92mm 18-40GHz 『XQY-HYD-18/40-180KE』は、マイクロ波／ミリ波帯で使用される 広帯域180°ハイブリッドカプラ です。入力信号を 等振幅・180°位相差の2系統に分配でき、 また複数信号の合成にも利用されます。
この製品へのお問い合わせ
基本情報
●型番：XQY-HYD-18/40-180KE ●広帯域周波数：18～40GHz ●低挿入損失：≤3.2dB ●低VSWR 一次VSWR：最大1.80 二次VSWR：最大1.80 ●優れた振幅バランス：最大±1.2dB ●定格電力：30W ●入出力コネクタタイプ：2.92mm（メス） ●周波数帯域、コネクタタイプ、仕様のカスタマイズも可能です。
価格帯
納期
用途／実績例
このRFハイブリッドカプラは以下の分野で使用されます： 航空 宇宙 レーダー 通信システム 電子戦（ECM） 放送 各種電子試験装置 高周波回路において、 不要信号の抑制・フィルタリング、周波数選択に優れた性能を発揮します。
詳細情報
-

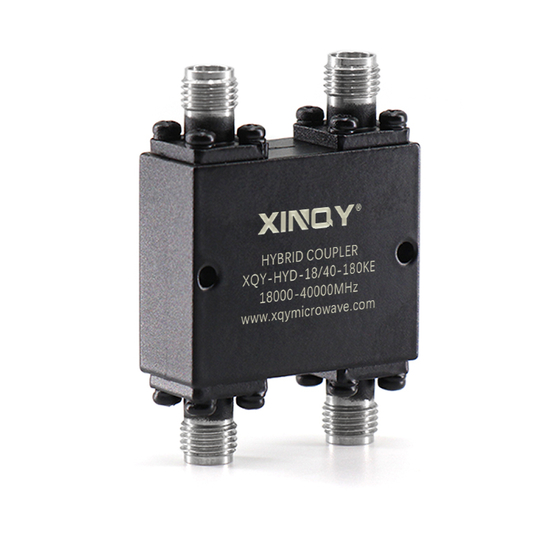

180° ハイブリッドカプラ 2.92mm 18-40GHz (XQY-HYD-18/40-180KE)
-
180° ハイブリッドカプラ 2.92mm 18-40GHz (XQY-HYD-18/40-180KE)
-
180° ハイブリッドカプラ 2.92mm 18-40GHz (XQY-HYD-18/40-180KE)
-
180° ハイブリッドカプラ 2.92mm 18-40GHz (XQY-HYD-18/40-180KE) 仕様
