負の焦点距離を持ち、像の縮小や発散用途に利用！特注にて反射防止コート他の受注も可能

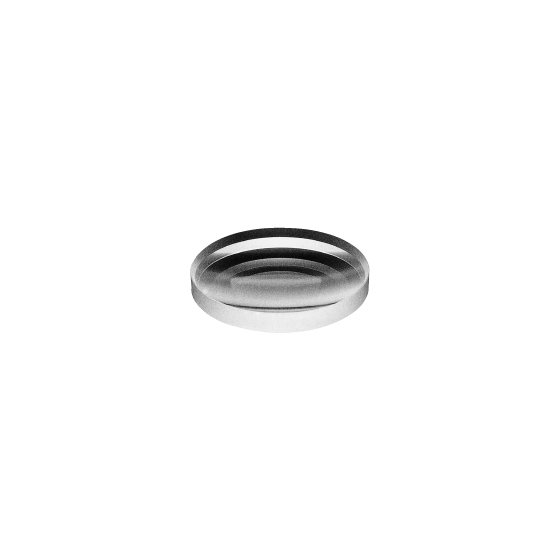

「合成石英 平凹レンズ」は、凸レンズと組み合わせれば、ワーキング ディスタンスを伸ばしたり、LDビームを広げたりなど、光学系をアレンジ することも可能です。 一般的な使用方法は、平凹レンズも平凸レンズと同じで、凹面側に 平行光束を向けて使用します。 また、当社の合成石英材(ES相当品)は、紫外域波長においての透過率も高く、 熱膨張や熱衝撃耐性にも優れています。 【仕様】 ■材質：合成成形S.F.S ■屈折率：1.4585/nd、1.4681/ne ■設計波長：587.6nm(d線) ■面取り(45°)保護面取り有 ・φ3～φ5：0.1mm ・φ10～φ100：0.2mm ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【公差】 ■直径：＋0mm/-0.1mm ■中心厚：±0.2mm ■焦点距離：±2％ ■偏芯：3分以内 ■表面品質：MIL60-40 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【主な用途】 ■オートコリメーター ■光検出 ■レーザーコリメーション ■無限遠補正対物レンズ など ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
１９０６年（明治３９年）に杉田藤太郎が創業した杉田玻璃器械店を前身とする １１０年以上の歴史を持つ光学メーカーです。 ガラスの研究・製造を主業務として、長年、様々な分野へ多種多様な ガラス製品を供給してまいりました。 昭和５７年に現在の社名である株式会社杉藤へ社名を変更、 業務の拡大を推進し、 光学レンズ、プリズムなどの光学素子、特殊レンズ、ルーペ等のガラス製品、さらにマクロズームレンズ、マイクロスコープ、各種スコープ、検査機器等の光学製品・部品を設計開発・製造・販売しております。また、平成５年にタイ工場を新設し、ガラス製品やレンズの生産能力を向上させております。 光学素子やレンズ系の規格品を常時在庫に持ち、1台から販売が可能です。またお客様のご要望の光学素子やレンズ系の設計開発から製造まで行っておりますので、お気軽にお問い合わせください。
