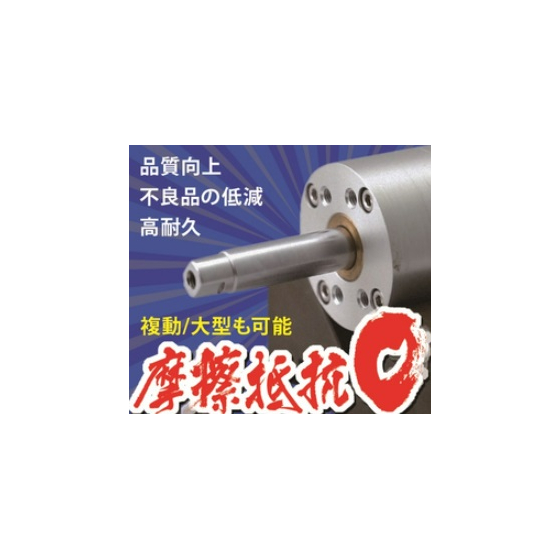

ロッドの回転を抑えたエアベアリングシリンダ
＜ロッド回転レス＞ 内部でピストンとロッドの軸をずらした構造により実現 ＜非接触構造＞ エアベアリング加圧ポートへエアを印加することでエア膜を形成し、非接触構造を形成 ※エアベアリング用圧力は使用時の駆動圧力の+0.05[MPa]以上で使用してください ★メリット 摩擦抵抗”0” ロッド回転レスにより更なる精度UP 対象ワークへ最適荷重コントロール 優れた応答性・高耐久性
この製品へのお問い合わせ
関連動画
基本情報
ACD-12-20 受圧径Φ12 ストローク12mm ACD-16-20 受圧径Φ16 ストローク20mm ACD-20-30 受圧径Φ20 ストローク30mm 上記は標準品となります。 その他のサイズはカスタムにてご対応いたします。
価格帯
1万円 ~ 10万円
納期
用途／実績例
半導体製造装置 検査装置 ボンディング装置 研磨装置
詳細情報
-
シリンダ推力ヒステリシスについて 藤倉ゴム製BFシリンダ（φ20）と、エアベアリングシリンダ（φ20）のシリンダ推力ヒステリシスを示した図です。各シリンダの推力ポートにそれぞれ200[kPa]のエアーを印加した状態で、ロッドをストローク（往復）させた際のシリンダ推力を示しています。ロッドストロークは最大伸張時からの収縮量を示しています。 ストロークを往復させた際の推力差が摺動抵抗を示しています。
