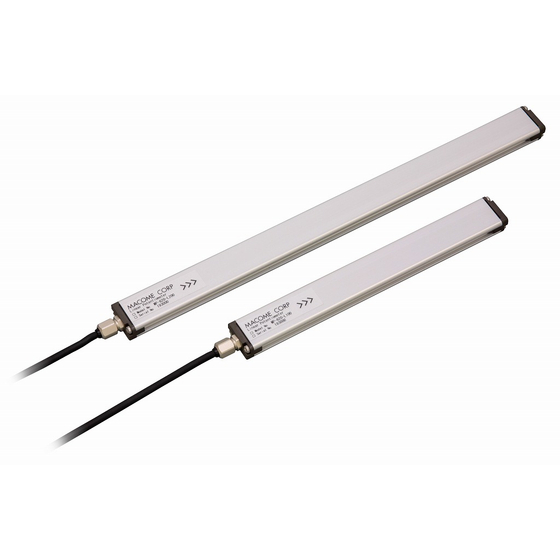

【タービン監視向け】非接触リニア変位センサー MP-620
MP-620 測長センサー アブソリュート式リニア変位センサ マコメ研究所 MACOME
タービンの振動・変位を非接触で高精度に検出。安定稼働をサポート。
エネルギー業界のタービン監視では、設備の異常を早期に検知し、安定稼働を維持することが重要です。タービンは高温・高圧下で稼働するため、振動や変位の正確な測定が求められます。従来の接触型センサーでは、摩耗や故障のリスクがあり、メンテナンスコストが増大する可能性があります。MP-620シリーズは、非接触でタービンの位置を検出し、振動や衝撃の影響を受けにくいため、安定した測定が可能です。 【活用シーン】 ・タービンの軸位置監視 ・ブレードの振動監視 ・設備の異常検知 【導入の効果】 ・非接触測定によるメンテナンスコスト削減 ・高精度な測定による早期異常検知 ・安定した稼働による生産性向上
この製品へのお問い合わせ
関連動画
基本情報
【特長】 ・非接触測定で摩耗粉の発生を防止 ・振動や衝撃に強い設計 ・アブソリュート出力による絶対位置検出 ・100mm～800mmの有効長に対応（最大1600mmまで対応可能） ・繰り返し精度0.1mm以下 【当社の強み】 ・磁気センサーの専門メーカーとして、多様なニーズに対応 ・長年の実績とノウハウに基づく高品質な製品 ・特注品の柔軟な対応と、お客様の課題解決への貢献 ・3年間の製品保証による安心サポート ・国内開発・製造による高品質
価格帯
1万円 ~ 10万円
納期
~ 1ヶ月
※お問い合わせください。
用途／実績例
レース車輛の エンジン部品 バイクのサスペンション 変位量検出 エアーシリンダー の位置検出 エレベーター籠 停止位置微調整 ロッド式アンテナ の伸縮量検知 液面計 油圧シリンダー 空圧シリンダー 加工食品製造機 製麺機 スライサー その他 直動体の位置検知 ポテンショメーター
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| MP-620 | 電圧出力タイプ １－５V |
| MP-621 | 電流出力タイプ ４－２０ｍA |
カタログ（6）
カタログをまとめてダウンロード
CADデータ（32）
| 型番 | 概要 | ファイル |
|---|---|---|
| MP-620-L100 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L100 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L200 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L200 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L300 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L300 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L400 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L400 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L500 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L500 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L600 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L600 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L700 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L700 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L800 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-620-L800 | MP-620のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 |
|
| MP-621-L100 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L100 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L200 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L200 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L300 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L300 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L400 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L400 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L500 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L500 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L600 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L600 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L700 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L700 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L800 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
| MP-621-L800 | MP-621のCADデータは有効長ごとに用意していますので有効長ご確認の上ご使用ください。ご希望の有効長が無い場合はお手数ですがお問い合わせください。 ※MP-620と有効長が同じでも外形寸法に相違が有りますのでご注意ください。 |
|
