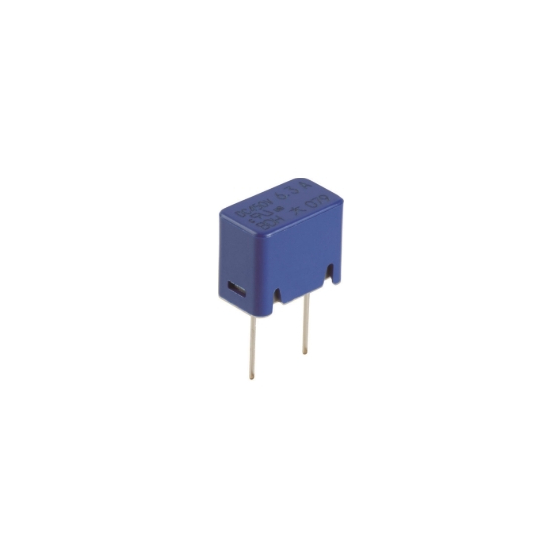

導電部の露出がないマイクロ形状の小型タイプで高密度実装が可能なDC回路用ヒューズです！
BDHヒューズは、導電部露出の無いマイクロヒューズ形状を採用しており、 プリント基板実装時の高密度設計に貢献します。 また、ヒューズ溶断時には、ゼロクロスポイントのないDC回路においても ヒューズ単体で安全に遮断できる性能を有したDCヒューズです。 さらに、テーピング包装タイプは自動実装に対応しており、生産性の向上及びコスト削減に貢献します。 DCヒューズとACヒューズの違いは下記をご参照ください。 https://www.daitotusin.co.jp/case/2025/01/17/22 ●プリント基板に実装が可能 ●DC回路専用ヒューズ ●12.5×7.5×10mmの小型サイズ ●テーピング包装形態により自動実装が可能
この製品へのお問い合わせ
基本情報
【仕様】 品名 ：BDHシリーズ サイズ ：12.5×7.5×10mm 定格電流 ：製品ラインアップ参照 定格遮断容量：DC 450V 100A 色 ：青 包装 ：800個/テーピングつづらおり・500個/バラ箱詰め 使用温度範囲：-20℃～85℃ 保存温度 ：-40℃～85℃, -25℃～40℃(Taping状態) 適合ホルダ ： ‐
価格帯
納期
用途／実績例
LED照明、医療機器等
ラインアップ（9）
| 型番 | 概要 |
|---|---|
| BDH10 | 1A |
| BDH13 | 1.25A |
| BDH16 | 1.6A |
| BDH20 | 2A |
| BDH25 | 2.5A |
| BDH32 | 3.15A |
| BDH40 | 4A |
| BDH50 | 5A |
| BDH63 | 6.3A |
