橋梁の伸縮を非接触で、長距離・高精度に計測
橋梁業界では、構造物の安全性と耐久性を維持するために、温度変化や荷重による伸縮を正確に監視することが重要です。従来の測長方法では、設置場所の制約やメンテナンスの負担が大きいという課題がありました。当社の非接触リニアエンコーダーは、長距離測長に対応し、磁気式のためメンテナンスフリーです。橋梁の伸縮を正確に把握し、構造物の異常を早期に発見することで、安全管理に貢献します。 【活用シーン】 ・橋梁の伸縮監視 ・温度変化による構造変化の計測 ・老朽化診断 【導入の効果】 ・非接触計測による安全性の向上 ・メンテナンスコストの削減 ・構造物の長期的な健全性維持
この製品へのお問い合わせ
基本情報
【特長】 ・測長用レーザーが届かない距離・環境でも測長可能 ・磁気式でメンテナンスフリー ・測長距離は継ぎ足しで無限大 ・スケールと読み取りヘッドのギャップ最大26mm、トラックずれ±10mm ・繰り返し制度±0.05mm、応答速度10m/sec 【当社の強み】 オリジナル技術である可飽和コイルを利用した、原理的にシンプルな磁気検出素子技術により、悪条件下でも高精度で長期間安定してお使い頂けます。100%日本国内で開発・製造しており、製品ラインナップの8割以上はお客様の個別のご要望に基づく特注品です。センシング・測定で何かお困りごとがございましたら是非ご相談ください。標準品につきましては安心の3年保証です。
価格帯
納期
~ 1ヶ月
用途／実績例
高層エレベーター テーマパーク 垂直落下型アトラクション 自動倉庫 大型液晶画面搬送装置 立体式自転車駐輪場 立体自動車駐車場 物流倉庫 衝突試験装置 大型クレーン アーム測長
カタログ（4）
カタログをまとめてダウンロード
CADデータ（4）
| 型番 | 概要 | ファイル |
|---|---|---|
| SIS-550 | 磁気スケール インクリメンタル ※取付レール（ガイドレール）のCADが必要な場合はSIG-210をご使用ください。 |
|
| SIS-550 | 磁気スケール インクリメンタル ※取付レール（ガイドレール）のCADが必要な場合はSIG-210をご使用ください。 |
|

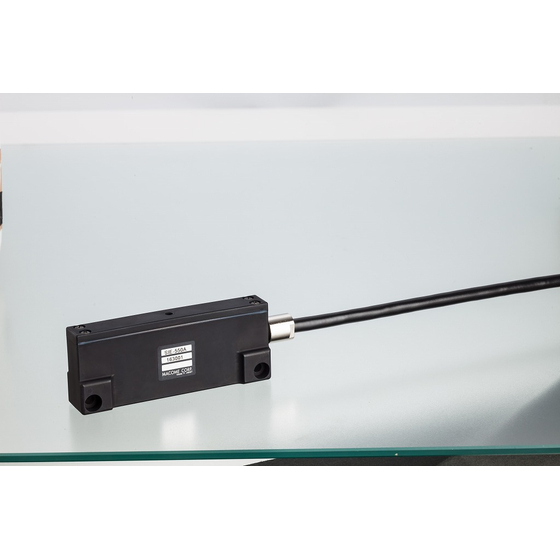

| SIE-550A | ヘッド インクリメンタル |
|
| SIE-550A | ヘッド インクリメンタル |
|
企業情報
オリジナル技術である可飽和コイルを利用した、原理的にシンプルな磁気検出素子技術により、悪条件下でも高精度で長期間安定してお使い頂けます。無人搬送台車や産業機器、省力化機械を中心に、マテハン、工作機械、射出成形機・土木建築建設ロボット、食品機械、産業機械、原子力設備、船舶といった幅広い業界から厚いご支持を頂いております またF1やMoto GPといったモータースポーツ向けセンサーや、建設機械向けの傾斜計、科学分野では超高精度計測に用いる磁気センサーも得意としています。立体駐車場・ゴルフカート誘導センサーなども一部採用頂いております。100%日本国内で開発・製造しており、製品ラインナップの8割以上はお客様の個別のご要望に基づく特注品です 防水・防爆・耐熱・耐水・耐放射線仕様など特注対応品も多数あります センシング・測定で何かお困りごとがございましたら是非ご相談ください IoTプラットフォーム 既存品の軽微なカスタムから新しい検出原理のご提案まで、営業・技術スタッフが全力で対応します。カイゼンのお手伝いもお任せください 標準品につきましては安心の3年保証です。所在地長野県 伊那 イプロスものづくり 掲載
