HDMI入力で液晶パネルをそのまま駆動。 組込み用途向け・LVDS出力対応 ADボード
RJX-HR25-V1.0.1 は、液晶パネル駆動用途向けの ADボードです。 HDMI入力信号を受け取り、LVDS出力により各種液晶パネルを 直接駆動することが可能です。 小型かつシンプルな構成で、 評価・試作から量産装置まで幅広い組込み用途に対応します。 表示装置、検査装置、業務用機器、専用モニターなどへの 組込みを想定した設計となっています。 液晶パネルの解像度設定や電圧選択に対応しており、 用途やパネル仕様に応じた柔軟な構成が可能です。 装置メーカー様、システムインテグレータ様向けの 組込み用ディスプレイ制御ボードとしてご利用いただけます。 【用途例】 ・既存液晶パネルをHDMI入力対応モニターとして再利用 ・産業機器／検査装置／組込み機器の表示用途 ・試作・評価用ディスプレイの即席構成 【特長】 ・HDMI入力 → LVDS液晶パネルへ直接出力 ・最大32インチパネル対応 ・解像度／パネル仕様に応じてファーム調整可能
この製品へのお問い合わせ
基本情報
■ 入力 / 出力 ・映像入力：HDMI ×1 ・映像出力：LVDS ■ 対応解像度 ・480i / 480p ・576i / 576p ・720p ・1080p ・最大：1920 × 1200 ■ 対応パネル ・LVDS接続液晶パネル ・8bit / 10bit LVDS対応 ・パネル電圧選択対応 ■ 設定・調整 ・ファームウェア書き換えによる調整 ・液晶パネル仕様に応じて個別対応可 電源仕様 入力電圧：DC 12V 待機消費電力：0.5W 未満
価格情報
価格：要お問い合わせ（仕様・数量により個別見積） ※ 本製品は組込み用途向け ADボードのため、 対応パネル、ファームウェア調整内容、数量条件により価格が異なります。 ※ 評価用・量産用については別途ご相談ください。 【検討段階の方へ】 ・仕様が未確定でも問題ありません ・「このパネルで使えるか？」の確認だけでも対応可能です ・量産前提でなく、試作・評価用途のご相談も歓迎します
納期
※数量・仕様内容により納期が変動します。 詳細はお気軽にお問い合わせください。
用途／実績例
・液晶モニター制御用途（～32インチクラス） ・組込み用ディスプレイ制御基板 ・産業用表示装置 ・検査装置・測定装置向け表示部 ・業務用／専用モニター ・装置組込み型モニター ・評価機・試作機向けディスプレイ ・カスタム表示装置（ファームウェア調整対応） HDMI入力信号を用いた液晶パネル駆動が必要な各種装置・表示機器への 組込み用途に適しています。
詳細情報
-

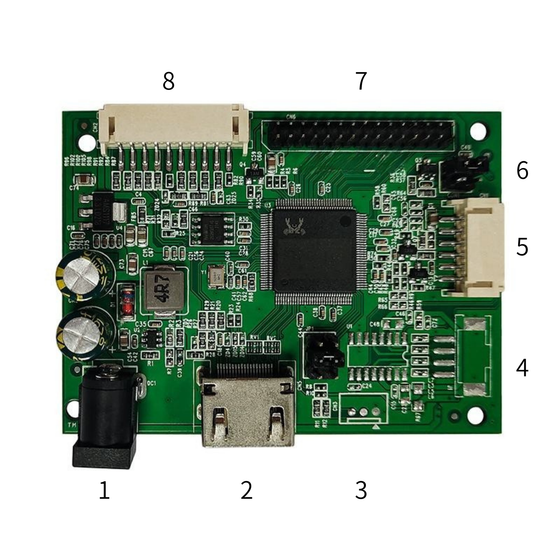

75mm×55mmの小型・コンパクトな基板サイズを採用しており、評価機・試作機から量産装置まで、限られた筐体スペースへの組込みに適しています。
