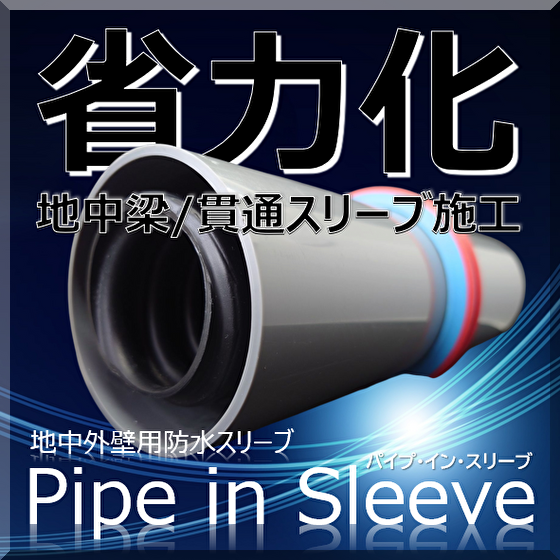

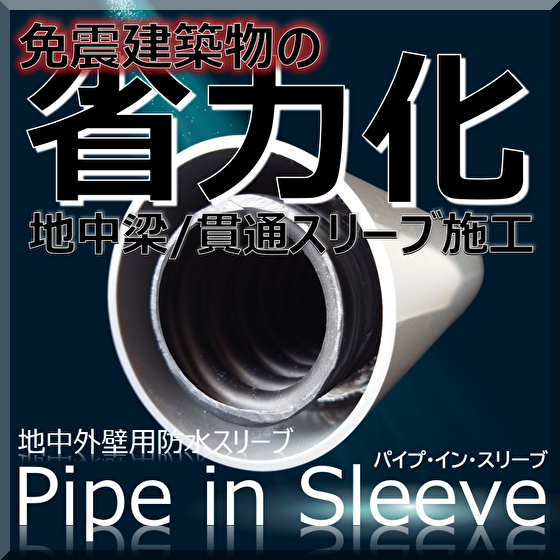

免震建築物 地中梁外壁部（地中梁スリーブ）の作業軽減と防水性能高度化！
昨今、増加傾向にある高層建築で、最重要視される『免震』 この揺れの軽減を目的とする免震基礎部、梁幅増加と共に、地中外壁電源引込部の 梁幅の薄手傾向も！何れの梁幅にも柔軟対応が可能なパイプ・イン・スリーブ！ 塩ビスリーブとエフレックス(FEP)の外周空間(隙間)に、事前に工場で「防水処理」を 施し、プレハブ化して現場へ。建設現場で煩わしい作業は不要！ 設置後は基本「継手接続のみ」浸水対策/耐水化～安定的防水性担保！更に『省力化』 【活用シーン】 * 地中梁/外壁貫通部 電源ケーブルの引込 【導入の効果】 * 省力化（作業員の負担軽減） * 工期短縮 * 防水性能の向上 高層建築建物、安全性・耐久性・利用者の生命財産を守る為、最重要。 気候変動で水害リスクが高まる現代、建築設計の必須要件です。 ●JECAフェア2026/製品コンクール：(一社)日本電設工業協会 奨励賞 受賞しました(古河電気工業様名義)● ※詳細は、お気軽にEmailから直接カタログご請求頂くか、関連リンクから「EPJ株式会社」 "イプロス特設サイト"にてダウンロードください。
この製品へのお問い合わせ
基本情報
【お問い合わせ】 ・企画・立案：古河エレコム株式会社 新事業推進室 TEL：03-5297-8711 FAX：03-5297-8705 ・設計・製造：EPJ株式会社〔イーピージェー〕 TEL : 03-5643-8137 FAX：03-5643-8138 Email : info@epj-inc.co.jp ※詳細は、お気軽にEmailから直接カタログご請求頂くか、関連リンクから「EPJ株式会社」 "イプロス特設サイト"にてダウンロードください。
用途／実績例
※詳細は、お気軽にEmailから直接カタログご請求頂くか、関連リンクから「EPJ株式会社」 "イプロス特設サイト"にてダウンロードください。
詳細情報
-
JECAフェア2026 第65回製品コンクール：（一社）日本電設工業協会「奨励賞」受賞（古河電気工業様名義/PIS）
-
スリーブ材設置風景
-
スリーブ材設置（左：電気設備(PIS採用) 右：機械設備）
-
スリーブ材設置（PIS125U）塩ビ管VU-200
-
片側斫り
-
両側斫り完了
-
エフレックス(FEP管）接続完了１
-
エフレックス(FEP管）接続完了２
-
エフレックス(FEP管）接続完了３
ラインアップ（16）
| 型番 | 概要 |
|---|---|
| PIS30U（PIS30NU） | 貫通管/ FEP-30（難燃FEP-30） ＊ 硬質塩化ビニル管 VU-50 |
| PIS40U（PIS40NU） | 貫通管/ FEP-40（難燃FEP-40） ＊ 硬質塩化ビニル管 VU-65 |
| PIS50U（PIS50NU） | 貫通管/ FEP-50 （難燃FEP-50）＊ 硬質塩化ビニル管 VU-75 |
| PIS65U（PIS65NU） | 貫通管/ FEP-65 （難燃FEP-65）＊ 硬質塩化ビニル管 VU-100 |
| PIS80U（PIS80NU） | 貫通管/ FEP-80 （難燃FEP-80）＊ 硬質塩化ビニル管 VU-125 |
| PIS100U（PIS100NU） | 貫通管/ FEP-100 （難燃FEP-100）＊ 硬質塩化ビニル管 VU-150 |
| PIS125U（PIS125NU） | 貫通管/ FEP-125 （難燃FEP-125）＊ 硬質塩化ビニル管 VU-200 |
| PIS150U（PIS150NU） | 貫通管/ FEP-150 （難燃FEP-150）＊ 硬質塩化ビニル管 VU-250 |
| PIS30P（PIS30NP） | 貫通管/ FEP-30 （難燃FEP-30）＊ 硬質塩化ビニル管 VP-50 |
| PIS40P（PIS40NP） | 貫通管/ FEP-40 （難燃FEP-40）＊ 硬質塩化ビニル管 VP-65 |
| PIS50P（PIS50NP） | 貫通管/ FEP-50 （難燃FEP-50）＊ 硬質塩化ビニル管 VP-80 |
| PIS65P（PIS65NP） | 貫通管/ FEP-65 （難燃FEP-65）＊ 硬質塩化ビニル管 VP-100 |
| PIS80P（PIS80NP） | 貫通管/ FEP-80 （難燃FEP-80）＊ 硬質塩化ビニル管 VP-125 |
| PIS100P（PIS100NP） | 貫通管/ FEP-100 （難燃FEP-100）＊ 硬質塩化ビニル管 VP-150 |
| PIS125P（PIS125NP） | 貫通管/ FEP-125 （難燃FEP-125）＊ 硬質塩化ビニル管 VP-200 |
| PIS150P（PIS150NP） | 貫通管/ FEP-150 （難燃FEP-150）＊ 硬質塩化ビニル管 VP-250 |
