エア式 高周波往復研磨ペン

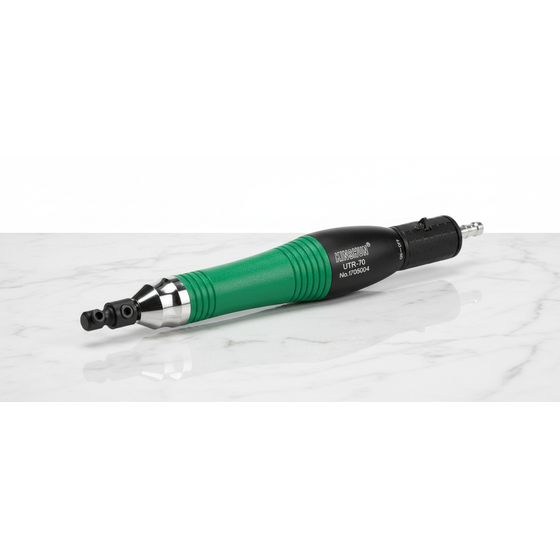

エア式 高周波往復研磨機 UTR-70（ストローク0.7mm）
金型仕上げの微細研磨に。エア式高周波レシプロ研磨機 UTR-70
UTR-70は、金型・精密部品の仕上げに最適なエア式高周波レシプロ研磨機です。往復ストローク0.7mmにより、細部の研磨・面仕上げを安定して行えます。主軸は熱処理加工を施し、研磨時の軸の後退によるストローク不足を抑制し、作業効率を向上。3mm丸コレットおよび角コレット（0.5～3mm×4～10mm）に対応。低エア消費（0.04m³/min）で取り回しも良好。OEM/ODM対応、仕様変更もご相談ください。
この製品へのお問い合わせ
基本情報
型式：エア式 高周波 往復研磨機（仕上げ研磨用） 型番：UTR-70 往復ストローク：0.7 mm 回転数：35,000 rpm コレット：Ø3 mm（1/8"）／角コレット 0.5–3 mm × 4–10 mm 全長：205 mm／外径：30 mm 本体重量：190 g（ホース含：約0.283 kg） 使用圧力：5–7 kgf/cm²（推奨 6.32 kgf/cm²／90 PSI） 空気消費量：0.04 m³/min（1.41 CFM／40 L/min） 吸気口：1/4" 排気：前後排気 ホース：1300 mm（内径 5 mm） スイッチ：微調整／ローリング式スロットル
価格情報
価格：オープン価格（お見積り）／数量・仕様により変動
納期
※航空便／船便／国際宅配便に対応。出荷前に梱包サイズ、G/W・N/W、追跡情報を提示可能。 ※繁忙期、生産状況、カスタム内容、仕向地通関等により変動するため、最終納期はPI／注文確定時を基準とします
用途／実績例
金型・狭所の研磨：角度付きヘッドにより、届きにくい箇所でも姿勢が安定し、作業性向上に寄与します。 内径研磨（穴・溝・コーナー部）：小径部の研磨や仕上げでコントロールしやすく、研磨ムラ低減・再加工の抑制に貢献します。 平面研磨／面出し：当たりが安定し、仕上がりの均一化・作業時間短縮に寄与します。 微細仕上げ（高頻度往復タイプ）：前後往復動作により細かな面仕上げの追従性が高く、品質の安定化に貢献します。 長時間作業：低振動・低騒音設計により、作業者負担の軽減をサポートします。 ※効果は被削材・工具条件・作業方法・保守状況により異なります。
詳細情報
-
UTRシリーズ：高周波往復で微細研磨に最適。金型仕上げ・バリ取り・狭所研磨で作業効率を向上
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| UTR-120 | 金型・精密部品の微細仕上げ向けエア式往復（レシプロ）研磨機。研磨力に優れ、主軸研磨＋熱処理により研磨中の主軸引込みによるストローク不足を抑制し、作業効率向上に寄与。社内の日本製STAR複合加工機による一貫加工で精度管理。 |
| UTR-30 | 金型・精密部品の微細仕上げ向けエア式往復（レシプロ）研磨機。研磨力に優れ、主軸研磨＋熱処理により研磨中の主軸引込みによるストローク不足を抑制し、作業効率向上に寄与。社内の日本製STAR複合加工機による一貫加工で精度管理。 |
企業情報
Shenghui空気圧ツール有限公司は、工業用空気圧ツールと金属部品の処理の専門メーカーです。高速研削盤、ペン型研削盤、超音波研削盤など、さまざまなモデルを開発しています。 生産設備の面では、自動および半自動機器処理、主要コンポーネントの厳格な製造の使用は、効果的に製品の歩留まりと精度を向上させます。
