照明盤の電磁開閉器を無線で制御、事務所のPC・タブレットから点灯・消灯。曜日・祝日のスケジュール点灯にも対応。

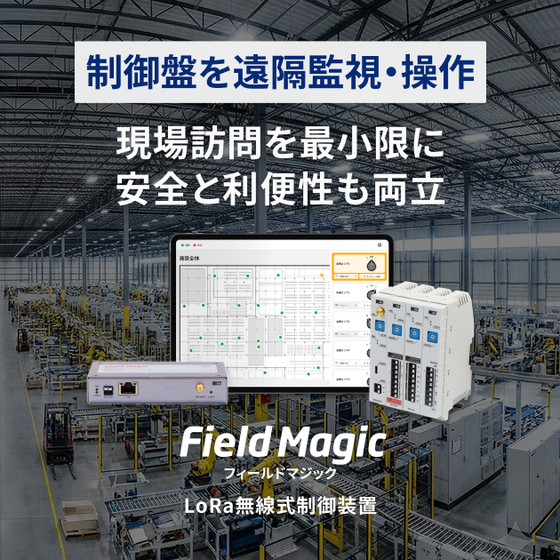

Field Magic（フィールドマジック）は、テニスコートやグラウンドなど屋外施設の照明を、事務所のPC・タブレットから点灯・消灯できる無線制御システムです。照明盤の電磁開閉器（マグネットスイッチ）に子機を接続し、親機とは920MHz帯LoRa無線でつなぐため、敷地内に制御線を埋設する工事を避けられます。 【できること】 ・コート・エリアごとの遠隔点灯・消灯（マップ画面のボタンで操作） ・曜日・時刻のスケジュール点灯、祝日・臨時休館日の設定 ・照明盤の状態信号を入力につなげば、点灯状態も画面で確認 ・フル2線式リモコン照明の制御にも対応（BBUS-RM8） 【接続のポイント】 ・接点出力はC接点（AC250V 2A／DC30V 2A）。照明電源は電磁開閉器を介して入切します ・木立や建物で見通しが取れない場合は、中継で経路を確保できます（3段中継に対応） ・フル2線式は既設リレーの形式を確認のうえご提案します ・ローカルネットワークで完結し、月額費用は不要
この製品へのお問い合わせ
基本情報
■システム ・無線方式：920MHz帯 LoRa無線（免許不要） ・通信距離：見通し5km、3段中継に対応（距離は設置環境・通信頻度により変動） ・操作：PC・タブレットのWebブラウザ（専用ソフト・PLC不要） ・標準搭載ソフト：マップアプリ／スケジュールアプリ（祝日対応）／Node-RED／Grafana ・登録台数：100台以上のユニットを登録可能（通信ユニット1台に入出力ユニットを連結） ・運用：ローカルネットワークで完結（クラウド不要・月額0円） ■主な機器 ・親機 BFLM-CL：DC12〜24V、-20〜60℃、DINレール取付（アダプタ使用） ・通信ユニット BBUS-LR-FLM（LoRa）／BBUS-ETH-FLM（Ethernet） ・接点入出力 BBUS-R2P2：無電圧C接点出力2点（AC250V 2A／DC30V 2A）、無電圧接点入力2点 ・アナログ入力 BBUS-AD2：2点（±10V／4-20mA） ・リモコン制御 BBUS-RM8：8回路（AC24V 0.5A）
価格情報
お問い合わせください。
納期
用途／実績例
■導入事例 ・テニスコート照明：管理事務所のPCから各コートを点灯・消灯。親機から約300m先の照明盤まで中継機1台で接続し、アスファルトの掘削・配線埋設をせずに遠隔化 ・工場照明：フル2線式リモコン照明をLoRa無線で遠隔制御に更新 ■こんな現場に ・ナイター・屋外スポーツ施設の照明 ・敷地内に点在する屋外の施設照明・電源の入切 事例：https://buildinghuman.com/products/fieldmagic/case/tennis-court-lighting/
ラインアップ（6）
| 型番 | 概要 |
|---|---|
| コントローラー（親機） BFLM-CL | LoRa無線（920MHz帯）とEthernetに対応。マップアプリ、スケジュールアプリ、Node-RED、Grafanaを標準搭載し、上位PCなしで設備の監視・制御ができます。 |
| LoRa通信ユニット BBUS-LR-FLM | コントローラーと子機を接続。入出力ユニットを横に連結し、DINレールに取り付けます。 |
| Ethernet通信ユニット BBUS-ETH-FLM | LAN配線がある場所向けの有線通信ユニット。入出力ユニットを連結して使います。 |
| 接点入出力ユニット BBUS-R2P2 | 無電圧C接点出力2点（AC250V 2A／DC30V 2A）と無電圧接点入力2点。設備のON/OFFと状態監視に。 |
| アナログ入力ユニット BBUS-AD2 | ±10Vや4-20mAのアナログ入力2点。温度・圧力・流量などセンサーの計測値を取り込みます。 |
| リモコン制御ユニット BBUS-RM8 | リモコンリレー（AC24V）を8回路制御。フル2線式リモコン照明の遠隔化に。 |
