ラインインピーダンス安定化ネットワーク（LISN） 5uH TBL0510-1

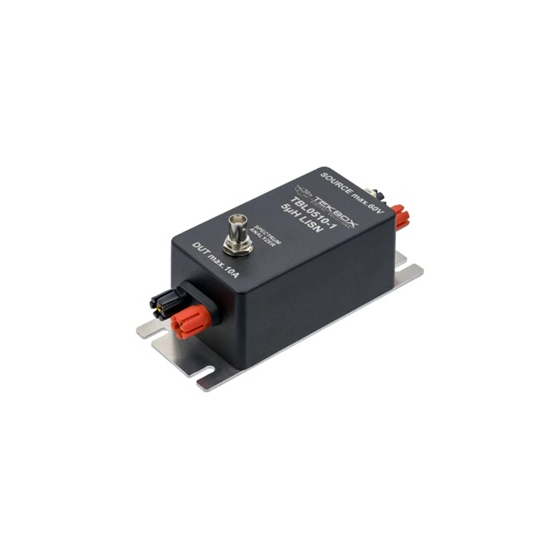

TBL0510 1は、Tekboxが提供する手頃な価格の5 µH LISN（Line Impedance Stabilisation Network）で、100 kHz〜400 MHzの伝導エミッション測定に対応しています。CISPR 25（EN 55025）をはじめ、主要な自動車メーカー規格、MIL STD 461F、DO 160、AECTP 500、ISO 7637 2 など、幅広い国際規格に準拠しており、車載機器・軍用機器・航空電子機器のEMC評価に最適です。 LISNはEUT（被試験機器）の電源ラインに挿入され、DUT端子に現れる伝導ノイズを安定したインピーダンス条件で測定するための装置です。TBL0510 1では、供給側とDUT側が5 µHインダクタでデカップリングされ、BNC端子からスペクトラムアナライザやEMIレシーバでノイズを測定できます。
この製品へのお問い合わせ
基本情報
■ 周波数範囲： 10 kHz ～ 400 MHz（規格および外付けコンデンサに依存） ■ インダクタンス： 5 µH ■ 直流抵抗（DCR）： 40 mΩ ■ 連続電流： 10 A ■ 動作電圧範囲： 0 ～ 60 V DC ■ 内部部品の最大定格電圧： 200 V DC ■ 外付け 1 µF コンデンサ定格： 100 V ■ 出力端子： BNC（ノイズ測定用） ■ 対応規格 CISPR 25（EN 55025） MIL STD 461F DO 160 AECTP 500 ISO 7637 2 自動車メーカー規格 ■ その他 ・外付け 1 µF コンデンサは取り外し可能（ISO 7637 2 試験向け） ・2台＋LISN MateでCM/DMノイズ分離測定が可能
価格帯
納期
用途／実績例
1. CISPR 16 1 2 に基づく伝導エミッション測定 TBL0510 1 は 5 µH / 50 Ω の標準 LISN で、CISPR 16 1 2 に準拠した 150 kHz〜30 MHz の伝導ノイズ測定に使用されます。 2. EMC プリコンプライアンス試験 開発段階でのノイズ評価に最適で、 •ノイズ源の特定 •フィルタ・フェライトの効果検証 •設計初期のスクリーニングに活用できます。 3. 小型 AC/DC 電源ラインのノイズ評価 TBL0510 1 は 低電流向けのため、以下のような用途に向いています： •小型 AC アダプタ •DC 電源モジュール •IoT 機器の電源ライン •通信モジュールの電源ノイズ測定 4. コモンモード／ディファレンシャルモードノイズの分離測定 2 台の TBL0510 1 と LISN Mate を組み合わせることで： •コモンモードノイズ •ディファレンシャルモードノイズ を個別に測定できます。 5. EMC トラブルシューティング 設計現場でのトラブルシュートにも有効です。
