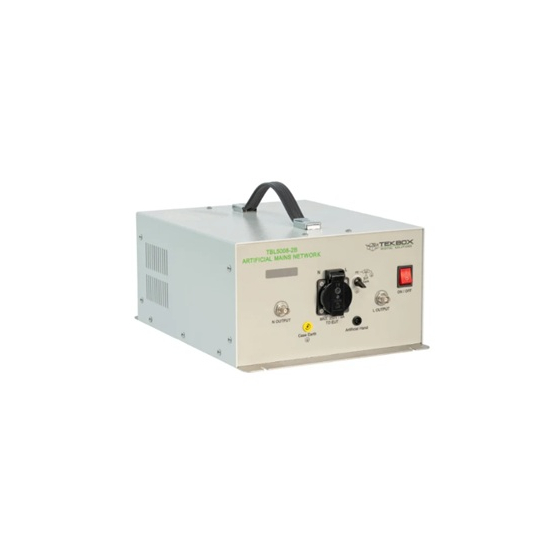

ラインインピーダンス安定化ネットワーク （LISN） 50µH TBL5008-2B
TBL5008-2Bは、CISPR 16-1-2規格に準拠し、9kHz～30MHzの周波数範囲で電源ライン上の伝導性エミッションを測定するために設計されたラインインピーダンス安定化ネットワークです。このデバイスは、最大250V、8Aの電源電圧を持つ単相交流電源機器の試験用に設計されています。伝導性ノイズは、相線と中性線の両方で測定できます。TBL5008-2Bは、各チャンネルに独立した測定出力を備えており、コモンモード／ディファレンシャルモード分離器（LISN Mate）、延長ケーブルを模擬するPEスイッチ、および人工的な手動接続を接続できます。 このデバイスは、各国固有のEUTコネクタに対応しています。
この製品へのお問い合わせ
基本情報
周波数範囲：9 kHz～30 MHz インピーダンス：50 Ω × (50 µH + 5 Ω) 人工ハンド：220 pF + 511 Ω 切替式PE：50 Ω × 50 µH CM/DMセパレータ（LISN Mate）接続用のラインおよびニュートラル独立BNC出力 空芯インダクタ ライン電圧：最大250V / 50/60 Hz または DC 最大電流：8 A @ 23℃ EUTソケット：国別仕様 測定コネクタ：50 Ω BNC 電源コネクタ：IEC 60320 C13 動作温度範囲：+5℃～+40℃、5%～80%RH
価格帯
納期
用途／実績例
1. 家電メーカー - 掃除機、空気清浄機、調理家電など - AC入力機器のプリコンプライアンス測定 2. 産業機器メーカー - 工場設備、制御盤、ACモータドライバ - ノイズ源特定や設計段階のEMC対策 3. ACアダプタ・電源メーカー - AC/DC電源、充電器、LEDドライバ - 伝導ノイズの規格適合確認 4. 医療機器メーカー - AC駆動の医療機器のEMC評価 - CM/DMノイズの分離測定に利用 5. EMC試験ラボ・大学研究室 - プリコンプライアンス測定 - EMC教育・研究用途
詳細情報
-
ラインインピーダンス安定化ネットワーク （LISN） 50µH TBL5008-2B
-
ラインインピーダンス安定化ネットワーク （LISN） 50µH TBL5008-2B
-
ラインインピーダンス安定化ネットワーク （LISN） 50µH TBL5008-2B OP
カタログ（1）
カタログをまとめてダウンロード
企業情報
EMC試験・汎用計測におけるユニークで新しいソリューションを提供する企業として、ウェーブクレスト株式会社は活動しています。高度化する電子・通信環境はその製品の性能ばかりでなく社会全体の安全性をも左右する社会インフラとして、高い安全性、信頼性が求められています。従来の試験方法や機器にとらわれずマーケットが必要とする新しい製品やソリューションを提供していきたいと考えます。
