アクティブモノポールアンテナ TBMA5B 9kHz～30MHz
TBMA5Bは、Tekbox社の手頃な価格のEMCプレコンプライアンス試験機器製品ラインナップを拡充するアクティブモノポールアンテナです。 このモノポールアンテナは、CISPR 16規格に準拠し、9kHz～30MHzの周波数範囲における放射エミッション測定用に設計されています。高さ104cmのロッドを備え、CISPR 25規格またはMIL-STD-461G規格に規定された放射エミッション測定を行うための優れた感度を提供します。 TBMA5Bは、インピーダンスコンバータ、ユニバーサルチャージャー、直径10mmのロッド、60cm×60cmのグランドプレーン、および標準10pF校正アダプタで構成されています。さらに、MIL-STD-461G規格で要求されるフェライトコア付き同軸ケーブルと接地機器も付属しています。インピーダンスコンバータには、一般的な三脚に取り付けるための1/4インチネジが装備されています。
この製品へのお問い合わせ
基本情報
特性周波数範囲：9kHz～30MHz 電界アンテナ係数：+5～+7dB/m（標準値） ダイナミックレンジ：117 dB @ 10MHz、9kHz RBW、AVG 電界、下限：ノイズフロア -3 dBµV/m @ 10MHz、9kHz RBW、AVG 電界、上限：120 dBµV/m (1 V/m) @ 1 dB圧縮 出力VSWR：1.04～1.6：1 出力コネクタタイプ：N型メス バッテリータイプ：単3形ニッケル水素電池12本（別売） バッテリー駆動時間（平均）：最大20時間（バッテリー容量による） 充電器：Mascot 2116 6-12セル 三脚マウント：1/4インチネジ インピーダンスコンバーター寸法：185 x 210 x 65 mm、1.5 kg キャリングケース：アルミニウム製、75 x 73 x 18 cm、4 kg
価格帯
納期
用途／実績例
【用途】 - 9 kHz〜30 MHz の電界ノイズ（E‑field）測定 - CISPR 16 に準拠した低周波帯の放射エミッション測定 - CISPR 25 / MIL‑STD‑461G の車載・軍用機器向け EMC 試験 - EMC 事前評価（Pre‑Compliance） - 電源・インバータ・車載 ECU の低周波電界ノイズ評価 【実績例】 - 車載機器メーカー（ECU、DC/DC、車載電源） - 軍用・産業機器メーカー（MIL‑STD‑461G 対応） - EMC 試験所・第三者認証機関 - 電源メーカー（AC/DC、DC/DC の低周波電界測定） - 大学・研究機関（低周波電界の研究・教育）
詳細情報
-

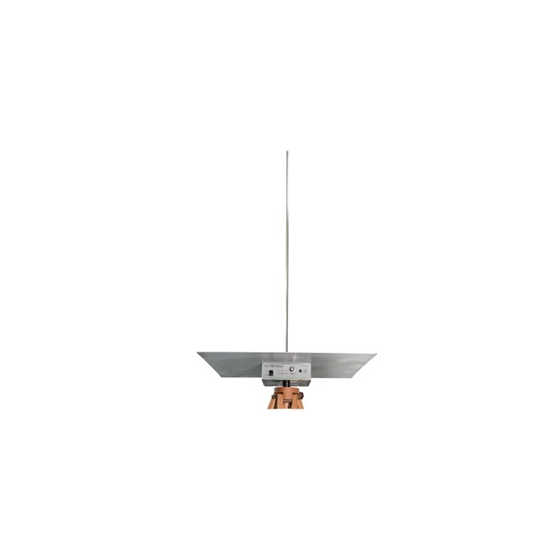

アクティブモノポールアンテナ TBMA5B
-
アクティブモノポールアンテナ TBMA5B
-
アクティブモノポールアンテナ TBMA5B
-
アクティブモノポールアンテナ TBMA5B
カタログ（1）
カタログをまとめてダウンロード
