確実な自動閉止で安心を。日本の配管にスッと馴染む「JISフランジ対応」の安全設計デッドマンバルブ。API607認証取得！

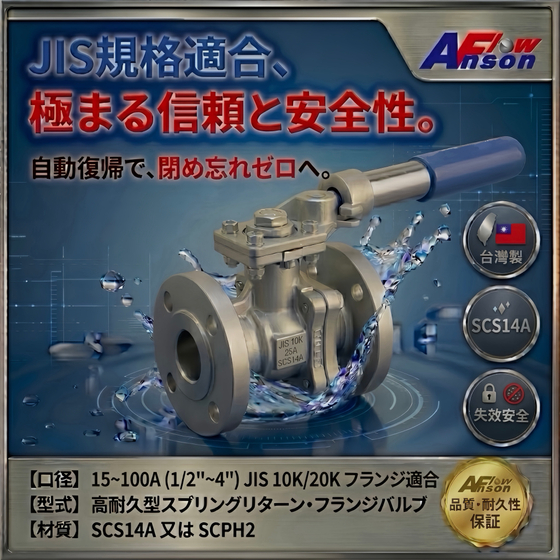

液漏れや流出事故を防止し、プラントの安全を確保する「スプリングリターン式フランジ型ボールバルブ」です。手を離すと自動で閉まるフェイルセーフ設計を採用しています。 【主な特長とメリット】 ・日本市場に最適な規格展開：国内プラントで主流の「JISフランジ（51系列）」に標準対応。既存の配管やバルブからの置き換えが極めてスムーズです。 ・過酷な環境に耐える安全性：「AF-51F」「AF-53F」はAPI 607耐火認証を取得済み。密閉型スプリングとロック装置で確実な遮断を実現します。 ・確かな品質とトレーサビリティ：ISO 9001等の認証を取得した台湾の自社工場で一貫生産。出荷ごとにEN10204 3.1準拠のMTRを提供します。 ・メンテナンス費用の削減：自己調整型のライブロードパッキンを採用。長寿命を保ち、交換コストを削減します。 ・操作トルクを約1/3軽減：独自設計により、フランジ型の大口径でも操作の負担を大幅に軽減します。
この製品へのお問い合わせ
基本情報
■基本仕様： ・形式：スプリングリターン式 フランジ型ボールバルブ。 ・口径：15A～100A（1/2" ～4"）。 ・操作方法：手動（自動閉鎖または自動開放）。 ■シリーズ展開（フランジ規格）： ・AF-51シリーズ：JIS 10K/20K、ANSI Class 150/300 対応 ・AF-53シリーズ：DIN PN16/PN40 対応 ※「AF-51F」「AF-53F」はAPI 607ファイヤーセーフ認証取得モデル。 ■対応材質： ・標準材質：SCS14A（SUS316 / CF8M）、SCPH2（WCB） ・特殊合金：ハステロイ、デュプレックス、チタン、モネル、アロイ20 等
価格情報
仕様・数量により異なります。お気軽にお見積りをご依頼ください。
納期
※標準品は短納期対応可能。特殊材質・カスタム品についてはお問い合わせください。
用途／実績例
当社のスプリングリターン式バルブは、人為的な誤操作が重大な事故につながるプラント現場で幅広く活躍しています。 【主な適用産業と用途】 ・石油化学プラント：危険物、有毒ガス、引火性流体ラインの確実な安全確保。 ・配管工事・大型設備：JIS・ANSI・DIN等の各種フランジ配管の更新、新設プロジェクト。既存バルブからの置き換えにも最適です。 ・エネルギー・インフラ：LNGやタンクヤード等での防油・防液（溢れ防止）対策。
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| AF-51 / AF-51F（JIS・ANSI フランジ型ボールバルブ） | 日本国内で主流のJIS規格およびANSI規格に対応した自動閉鎖ボールバルブ。「AF-51F」はAPI 607耐火認証を取得済み。既存配管からの置き換えがスムーズで、石油化学プラント等の安全確保に貢献します。 |
| AF-53 / AF-53F（DIN フランジ型ボールバルブ） | 欧州DIN規格に対応した自動閉鎖ボールバルブ。「AF-53F」はAPI 607耐火認証を取得済み。海外向け設備やDIN規格指定のプラントラインにおいて、確実な流体遮断と高い安全性を発揮します。 |
カタログ（1）
カタログをまとめてダウンロード
企業情報
当社は創業20年の歴史を持つ、産業用バルブおよび精密流体制御部品の専門メーカーです。日本国内の産業機械・プラント設備で豊富な実績を誇り、米国大手半導体メーカーや欧州DNV船級、その他様々な産業プロジェクト等、世界中の現場で採用されています。 【当社の強み】 1. 徹底した品質管理と国際認証 ISO 9001、PED、ATEX防爆、API 607(耐火)、BS6364(極低温)等を取得。さらに携帯型金属分析計(PMI)を用いた検査を徹底し、全出荷製品にEN 10204 3.1準拠のMTRを発行。完全なトレーサビリティを保証します。 2. 特殊合金・過酷環境への対応力 ハステロイ、モネル、アロイ20、二相ステンレス等、NACE MR-01-75準拠の特殊材質加工に強く、石油化学や半導体をはじめとする、あらゆる過酷な産業分野での課題を解決します。 3. ワンストップ(OEM/ODM) 設計、鋳造、5軸マシニング加工から自動弁の組立、テストまで自社完結。特殊な配管レイアウトに合わせたカスタム設計に迅速対応します。
