不要な信号を100dB減衰。60dB/oct～100dB/oct 急峻特性 。小型手のひらサイズで携帯性に優れる。

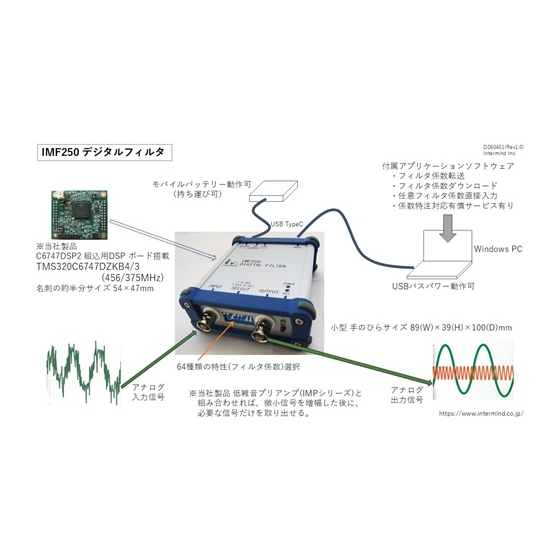

データ分析には信号前処理が重要です。 低雑音プリアンプ(IMPシリーズ)と共にインターマインドが開発した信号フィルタ。 不要な信号を100dB減衰させる。60dB/oct～100dB/octの急峻特性。 小型 手のひらサイズで携帯性に優れる。 ・急峻な特性を実現するデジタルフィルタ⇒IMF250 ・低雑音を実現するアナログフィルタ⇒IMF240 【IMF250】 本体単体での動作、およびUSBによりPCアプリから制御可能。 本体内64種類の特性を本体パネル面のディップスイッチまたはPCアプリで選択。 64種類のフィルタ特性は2種類を縦続接続することでHPF+LPFによる帯域通過特性を実現。 任意のフィルタ係数を直接実行させることも可能。 モバイルバッテリー、USBバスパワーで動作可能。 【IMF240】 低雑音、ハイパスフィルタとローパスフィルタ構成。小型軽量。 特注仕様に対応いたします。 当社では低雑音回路、アナログ回路、フィルタ回路、信号処理回路、回路設計のカスタム受託開発を行っています、お気軽にお問合せください。
この製品へのお問い合わせ
基本情報
【IMF250】 （１）入出力電圧±４.5V(max) （２）入力インピーダンス１MΩ±５％ （３）入力形式 不平衡 （５）出力インピーダンス50Ω±5% （６）周波数帯域1Hz～100kHz (LPF/HPF)、1Hz～30kHz (BEF) （７）ゲイン0dB ±1dB （８）フィルタ LPF/HPF/BEF、IIR、次数=2～10次 64種類の特性を設定可能。本体内不揮発メモリにて保持。 （９）サンプリング周波数512kHz （１０）電源5V±5％ （１１）コネクタ信号入出力：BNC、電源専用：USB、通信I/F：USB(バスパワー電源可) （１２）消費電流250mA(typ) （１３）外形89(W)×39(H)×100(D) mm（突起物を除く） （１４）アプリケーションソフト USB接続したPC上で動作。 通信によりフィルタ特性の選択機能、入れ替え機能、読み込み設定機能、フィルタ係数直接入力機能。 （１５）オプション任意のフィルタ特性を特注で対応（別途費用）
価格帯
50万円 ~ 100万円
納期
用途／実績例
雑音を除去したい信号経路に、必要な帯域だけを抽出したい信号経路に挿入。 アナログフィルタの置き換え。 フィルタ特性を変化させて観測したい時。
