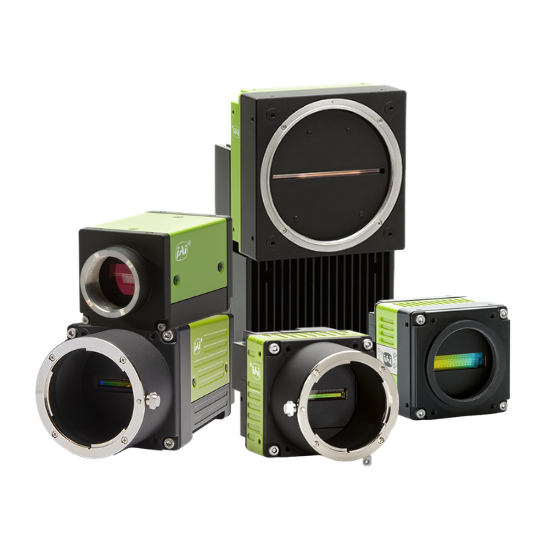

連続ウェブ検査を高速化！2K〜16Kの多彩なラインナップを誇る日本製ラインスキャンカメラ。
『Sweepシリーズ』は、コンベア等で高速移動する対象物の撮影に特化した高速ラインスキャンカメラです。 紙やフィルムの連続ウェブ検査、大型基板のスキャンにおいて、タクトタイムの大幅な短縮と高精度な欠陥検出を両立します。 2Kから最大16Kまでの幅広い解像度を展開し、超高速モノクロ機や高画質トライリニアカラー機をラインナップ。 5GigE/10GigE、CXP、Camera Link、SFP+等から最適なインターフェースをご選択いただけます。 【特長】 ■ 2K〜16Kの豊富な解像度で、必要な視野幅と精度をカバー ■ 業界トップクラスの高速ラインレートで検査のボトルネックを解消 ■ モノクロおよび高画質トライリニアカラーモデルをラインナップ ■ CXP、Camera Link、5/10GigE、SFP+など多彩なI/Fを展開 ■ ビニング、ROI（部分読み出し）、空間補正など高度な機能を内蔵 ※ラインレートや寸法図の詳細は、PDFをダウンロードしてご確認ください。
この製品へのお問い合わせ
基本情報
■ 主な仕様 ※CXP＝CoaXPress、MCL＝Mini Camera Link 【16K】 ・モノクロ：最大277kHz (I/F: CXP4, MCL) ・カラー：100kHz (I/F: CXP4) 【8K】 ・モノクロ：100kHz (I/F: MCL) ・カラー：34kHz (I/F: MCL) 【4K】 ・モノクロ：最大200kHz (I/F: MCL, GigE, CXP) ・バイリニア：42kHz (I/F: GigE, CXP) ・カラー：66kHz (I/F: 10GigE, MCL, SFP+) 【2K】 ・モノクロ：172kHz (I/F: 5GigE, CXP) ・カラー：44kHz (I/F: 5GigE, CXP) ※詳細はPDFをご参照ください。 ※カラー＝トライリニア（3ライン）、バイリニア＝2ライン仕様。 ※画素サイズやPoE/PoCL対応等の詳細はPDFカタログをご参照ください。
価格情報
※詳細はお気軽にお問い合わせください。
納期
※※詳細はお気軽にお問い合わせください。
用途／実績例
■ 連続ウェブ・表面検査 ・フィルム・紙・不織布： ロール状で高速に流れる素材の表面にある、微小なピンホール、キズ、異物混入、シワの検出。 ・金属シート・箔： アルミやスチール板の表面の打痕や変色、コーティングのムラ検査。 ■ 電子部品・大型部材検査 ・PCB（プリント基板）・フラットパネル： エリアカメラでは複数回の撮影が必要な大型基板やパネル面を、1回のスキャンで高精細に画像化し、断線やショートを検査。 ・太陽電池セル・ウェーハ検査： マイクロクラックや電極の印刷不良の高速検出。 ■ 物流・パッケージ・印刷 ・印刷物の品質検査： 高速輪転機で印刷されるパッケージやラベルの色ズレ、文字欠け、バーコード・QRコードの読み取り。 ・物流ソーティング： コンベア上を流れる段ボール箱のラベルやサイズを高速で読み取り、自動振り分けシステムに連動。
ラインアップ（22）
| 型番 | 概要 |
|---|---|
| SW-16000M-CXP4A | https://www.jai.com/jp/products/sw-16000m-cxp4a/ |
| SW-16000TL-CXP4A | https://www.jai.com/jp/products/sw-16000tl-cxp4a/ |
| SW-16001M-MCL | https://www.jai.com/jp/products/sw-16001m-mcl/ |
| SW-2005M-5GE | https://www.jai.com/jp/products/sw-2005m-5ge/ |
| SW-2005M-5GE-NP | https://www.jai.com/jp/products/sw-2005m-5ge-np |
| SW-2005M-CXP | https://www.jai.com/jp/products/sw-2005m-cxp |
| SW-2005TL-5GE | https://www.jai.com/jp/products/sw-2005tl-5ge/ |
| SW-2005TL-5GE-NP | https://www.jai.com/jp/products/sw-2005tl-5ge-np |
| SW-2005TL-CXP | https://www.jai.com/jp/products/sw-2005tl-cxp/ |
| SW-4000M-PMCL | https://www.jai.com/jp/products/sw-4000m-pmcl/ |
| SW-4000TL-10GE | https://www.jai.com/jp/products/sw-4000tl-10ge/ |
| SW-4000TL-PMCL | https://www.jai.com/jp/products/sw-4000tl-pmcl/ |
| SW-4000TL-SFP | https://www.jai.com/jp/products/sw-4000tl-sfp |
| SW-4005BL-5GE | https://www.jai.com/jp/products/sw-4005bl-5ge/ |
| SW-4005BL-5GE-NP | https://www.jai.com/jp/products/sw-4005bl-5ge-np |
| SW-4005BL-CXP | https://www.jai.com/jp/products/sw-4005bl-cxp |
| SW-4005M-5GE | https://www.jai.com/jp/products/sw-4005m-5ge/ |
| SW-4005M-5GE-NP | https://www.jai.com/jp/products/sw-4005m-5ge-np/ |
| SW-4005M-CXP | https://www.jai.com/jp/products/sw-4005m-cxp/ |
| SW-8000M-PMCL | https://www.jai.com/jp/products/sw-8000m-pmcl/ |
| SW-8001M-MCL | https://www.jai.com/jp/products/sw-8001m-mcl/ |
| SW-8001TL-MCL | https://www.jai.com/jp/products/sw-8001tl-mcl/ |
