長焦点・近接撮影対応、高精細検査を支える1.2型対応レンズ

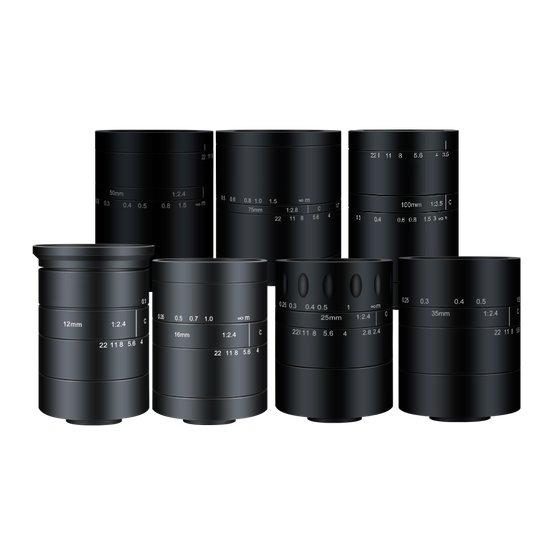

Ta25シリーズは、最大1.2インチ（φ19.2mm）センサーおよび2.74µmセルサイズに対応した高解像度マシンビジョンレンズです。焦点距離8mm～100mmまで幅広いラインアップを揃え、広視野から高倍率撮影まで多様な検査用途に対応します。低ディストーション設計により、高精度な画像取得を実現。さらに長焦点モデルでも近接撮影に対応し、限られたスペースでの高精細撮像が可能です。フォーカス・アイリスにはロック機構を搭載しており、振動環境下でも安定した撮像条件を維持します。電子部品、半導体、FA、外観検査など、高精度が求められるマシンビジョン用途に最適なシリーズです。
この製品へのお問い合わせ
基本情報
【仕様】 焦点距離：8.2mm 絞り範囲：F2.4-F22 フォーカス範囲：100mm～∞ ディストーション：-9% 焦点距離：12mm 絞り範囲：F2.4-F22 フォーカス範囲：100mm～∞ ディストーション：-2.66% 焦点距離：16.3mm 絞り範囲：F2.4-F22 フォーカス範囲：120mm～∞ ディストーション：-1.8% 焦点距離：25.8mm 絞り範囲：F2.4-F22 フォーカス範囲：150mm～∞ ディストーション：-0.6% 焦点距離：36.7mm 絞り範囲：F2.4-F22 フォーカス範囲：230mm～∞ ディストーション：0.5% 焦点距離：50mm 絞り範囲：F2.4-F22 フォーカス範囲：250mm～∞ ディストーション：0.1% 焦点距離：75mm 絞り範囲：F2.4-F22 フォーカス範囲：250mm～∞ ディストーション：0.61% 焦点距離：100mm 絞り範囲：F3.5-F22 フォーカス範囲：200mm～∞ ディストーション：0.06%
価格情報
お見積書を作成いたしますので、お気軽にお問い合わせください。
納期
※数量によって納期が変動いたしますので、お気軽にお問い合わせください。
用途／実績例
【主な用途】 ●電子部品・基板検査 ●半導体・精密部品検査 ●ロボット・自動機組込み ●食品・医薬品検査 【実例】 ●半導体検査装置 装置内スペース制約によりカメラを離して設置する必要がある環境で採用。 長焦点ながら近接撮影可能なため、高倍率撮像と干渉回避を両立。 ●電子部品実装ライン 高速搬送中のコネクタ検査に採用。 2.74µm対応により微細欠陥の視認性を向上。 ●EVバッテリー製造工程 溶接部検査用途で導入。 長距離設置により熱源から距離を確保しつつ高精細撮像を実現。 ●ロボット搭載検査システム アーム先端干渉を避けるため長焦点レンズを採用。 近接撮影対応により限られたスペースでも必要視野を確保。
カタログ（1）
カタログをまとめてダウンロード
企業情報
当社は、マシンビジョンレンズ、特注レンズの開発・生産メーカーです。 1984年の創業以来、世界のお客様のご要望に対して多くのカスタム対応のレンズを開発し生産してまいりました。 また、市販の製品でお困りのお客様、何か条件で合わずに 購入が進まないお客様、などのような例でお困りのお客様と ご一緒に、カスタムソリューションを実現させていただきます。
