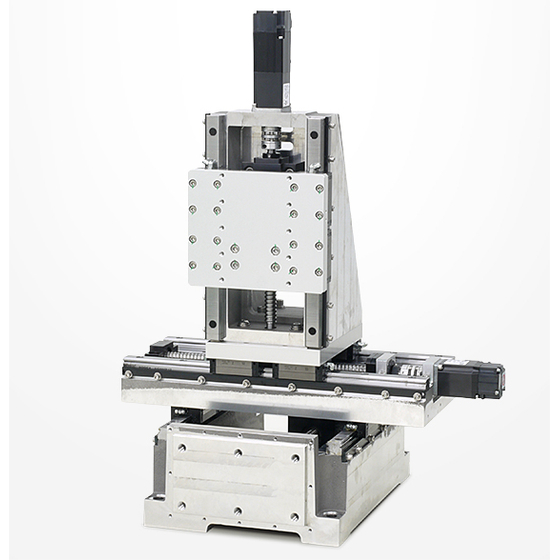

小型・高剛性・高精度位置決め直交３軸ロボット
＜主な特徴＞ MCR100は、小型切削機・彫刻機MM100シリーズと同じXYZ軸ユニットと、最大6軸制御のCNCを組み合わせた、高精度位置決め多軸ロボットです。切削加工が可能な剛性を持ったMCR100は様々な用途にご使用頂けるコンパクトな設計で、ユーザーによる自由な装置設計が可能となり、ユーザーオリジナル装置の実現や、自動機・製造ラインへの組み込みにご利用頂けます。 ◆XYZ軸のほか、用途フリーの付加3軸を組み合わせ可能 ◆小型切削機彫刻機MM100シリーズに採用の当社製CNC装置による制御 ◆各軸、三菱電機製の汎用サーボMELSERVOシリーズを採用 ◆各種カスタマイズに対応
この製品へのお問い合わせ
基本情報
＜主な仕様＞ 【機構部】 ●最大動作範囲：X軸 200mm / Y軸 120mm / Z軸 110mm ●モーター：三菱電機製ACサーボモーター ●重量：約40kg ●寸法：W477.4mm×D432.4mm×H636mm 【制御部】 ●制御装置：モディアシステムズ製CNC ●最大同時制御軸数：6軸 ●データ入力方式：LAN（IPアドレス指定によるFTP転送方式） 【その他】 ●操作盤サイズ：W130mm×H350mm×D70mm ●電源：AC100V 10A ●オプション：PLC、付加3軸サーボユニット、切削加工用主軸(350W3万回転/6万回転)、回転軸ユニット、傾斜軸ユニット、自動工具交換機能、表示灯、架台設計製作、ワークステージ設計製作
価格帯
納期
用途／実績例
＜カスタマイズ装置例＞ ●アルミフレーム架台 ●スピンドル ●回転軸・傾斜軸 ●ワークテーブル
カタログ（5）
カタログをまとめてダウンロード
企業情報
モディアシステムズは小型NC切削加工機のメーカーです。 創立以来４０年余り、機械・システムメーカーとして小型NC加工機の開発、製造、販売を行い、工業製品、歯科医療、伝統工芸品、学校など幅広い分野で利用されています。 「デスクサイドで高精度NC加工が可能な研究開発用設備」として、「導入コストを抑えた量産設備」として、是非一度当社のMM100シリーズをご覧ください。
