ULVO機能内蔵しており、電源電圧20Vシステムに最適な仕様！
本製品は、UVLO回路を内蔵しており、約14.2V以上で動作を開始し、約12.4V以下になると動作を停止する安全設計となっています。 さらに、IGBTドライバとしての回路構成を採用しており、GATEIN端子は入力に対して以下の動作を行います。 ・Low→High入力時：入力電圧が約2.7V以上でB端子がLow出力 ・High→Low入力時：入力電圧が約2.5V以下でB端子がHigh出力 本製品をご採用いただくことで、IGBT使用時の消費電力低減に加え、システム全体の省電力化にも貢献可能です。 「消費電力を抑えたい」「外部制御を簡単に実現したい」といったお客様へのご提案に最適な製品です。 詳細につきましては、ぜひお気軽に弊社営業担当までお問い合わせください。
この製品へのお問い合わせ
基本情報

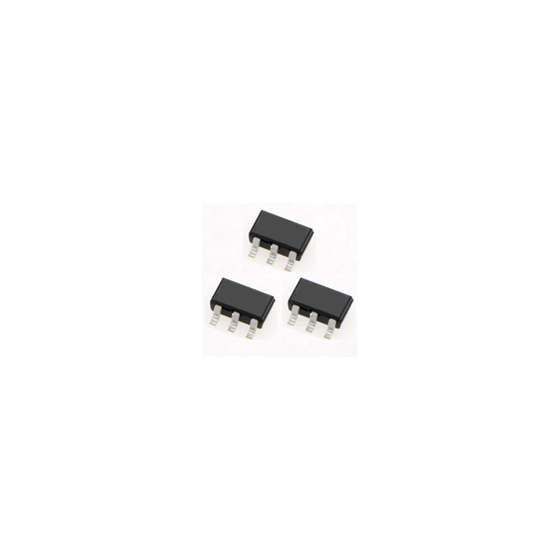

□特長 ●動作停止電圧[標準:12.4V]のULVO回路を内蔵しており、20Vシステムに最適な仕様 ●小型面実装パッケージ（SC-74；2.8mm×2.8mm） ●出力は定電流駆動の為、安全にIGBTを駆動可能 □類似製品 ●RT8H112C →電源低下検出(ULVO機能)付、IGBTゲートドライバIC ●RT8H255C →ゲート保護ダイオード付IGBTゲートドライバIC
価格帯
納期
用途／実績例
●IGBTゲートドライバ
