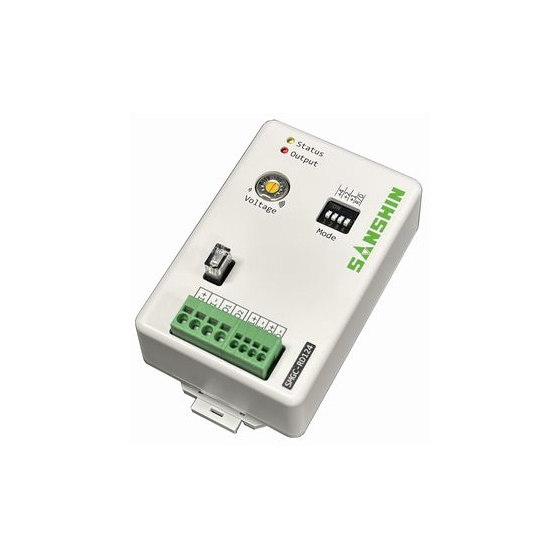

「電圧制御」から、「電流制御」へ！ 残留磁気を劇的に低減します！
電磁石（リフティングマグネット等）の制御において、最大の課題である「ワークの釈放不良」。 本製品は、従来の電圧・時間管理ではなく、磁力の源である「電流」を直接制御する新方式を採用。 励磁OFF時の残留磁気を劇的に低減し、確実性と安全性が求められる現場で幅広くご使用いただけます。 ● 高安定DC出力： 励磁用途に適した安定したDC24V電源を供給 ● 消磁回路内蔵： 独自の電流制御アルゴリズムで残留磁束を極小化 ● 小型・省スペース： 制御盤内の隙間に収まるW70mmのコンパクト設計（DINレール対応） ＜＜ なぜ、「電流制御」なのか？ 競合製品との決定的な違い ＞＞ 確実なワーク釈放（消磁性能）：従来のDC24V電源（他社製など）は「電圧と時間」を設定して逆励磁を行いますが、 コイル温度の変化、ワーク厚の変化により、実際の消磁効果にはバラつきが生じます。 本製品は「電流フィードバック制御」を採用。設定した減衰カーブに従って正確に電流を流すことで、 SPCC材やハイテン材などの残留磁気を 3～4ガウスレベルまで低減することに成功しました。
この製品へのお問い合わせ
基本情報
【仕様】 ・主回路 入力電圧：DC24V ±5％ 出力電圧：表面トリマーによる調整：DC8～23V 出力電流：最大1A ・制御回路 入力：DC24V / 10mA 出力：フォトカプラ出力：DC24V / 20mA ・機能 運転：逆励磁・消磁運転 保護ヒューズ：1.6A（大東通信機：HM16） ・構造 保護等級：IP20 取付方法：DIN EN 60715：TH35mm レールマウント 筐体材質：ABS 寸法：(W)70mm x (H)105mm x (D)55mm 質量：0.15kg
価格帯
1万円 ~ 10万円
納期
~ 1ヶ月
※数量によって納期が変動しますので、お気軽にお問い合わせください
用途／実績例
【導入メリット】 ● 残留磁気によるトラブル低減：ワークの連れ回りや落下ミスを防止し、チョコ停の削減 ● 調整工数の削減： ボリューム調整の難しさを排除し、スイッチ一つで最適な消磁設定が可能 ● 動作の高速化・確実化
詳細情報
-
盤内設置イメージ（DINレール取付）
-
消磁運転例：交番励磁により、スムーズな磁束低減を実現
-
SMGC-RD124電源ユニット寸法図
