プリズム分光で1画素ごとに正確なRGB値を取得。半導体・ディスプレイ・食品など、高い色精度が求められる検査に。
ディスプレイ・半導体ウェハー・MLCC・医薬品・食品・印刷検査の現場で、 Bayer（ベイヤー）方式カメラの色補間に起因する判定ミスに悩んでいませんか？ Apex Seriesの『AP-5100T』は、入射光をプリズムで赤・緑・青の3波長に分光し、 3枚の独立CMOSセンサーで同時撮像する3CMOSエリアスキャンカメラです。 1画素ごとに正確なRGB値を取得できるため、色クロストークや偽色を原理的に排除。 微妙な色調差や低コントラスト欠陥もそのまま捉えられます。 異波長照明（明視野・暗視野・バックライト等）の同時併用にも対応し、1台で複数工程相当の検査スループットを実現。 半導体・MLCC・ディスプレイ・卵や果物の品質判定、錠剤コーティング検査、印刷見当検査など、 色精度が品質を左右する高度なカラーマシンビジョン用途に適しています。 ※詳しくはカタログをダウンロードいただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【特長】 ■安心の日本国内製造カメラ ■第4世代Sony Pregius S（IMX548）搭載 →裏面照射型構造により2.74µm画素でも高量子効率・低ノイズを両立 ■プリズム分光による真の色再現 →ハードダイクロイックフィルタの急峻な分光特性で色クロストークを最小化、1画素ごとに正確なRGB値を取得 ■Xscale機能 →整数倍に限らない小数倍スケーリング（最大16倍）に対応。生産終了センサーの置換やS/N比の改善に柔軟対応 ■In-Camera 色収差補正 →レンズ起因の色ずれをカメラ内で補正。安価なレンズでも高品質画像を取得可能 ■3インターフェース対応 →CameraLink／CoaXPress-12／5GigEから設備構成に合わせ選択可能 ■コンパクト筐体 54×54×68mm／C-mount／3年保証 ※詳しくはカタログをダウンロードいただくか、お気軽にお問い合わせ下さい。
価格情報
※ Apexシリーズは、用途や設備に合わせて1.6MP・3.2MP・5.1MPの3つの解像度ラインアップと、複数インターフェースをご用意しています。 詳しい仕様、サンプル機の貸出など、お気軽にお問い合わせください。
納期
※※納期や価格、詳しい仕様については、お気軽にお問い合わせください。
用途／実績例

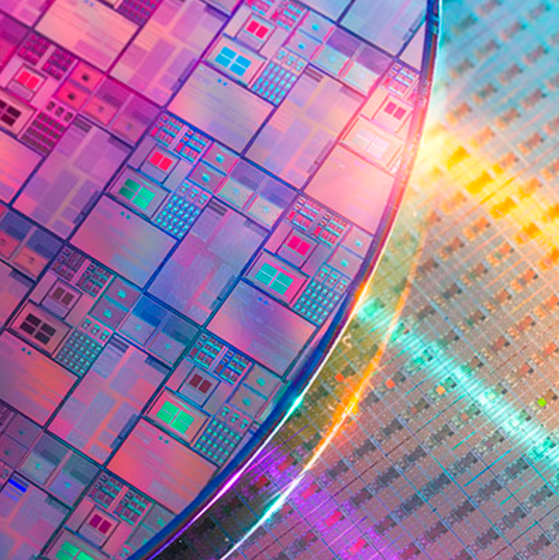

■ ディスプレイ検査 →RGBサブピクセルの輝度・色ムラ・ドット欠陥を、チャネル間の漏れなく同時検査 ■ 半導体・ウェハー検査 →明視野・暗視野・バックライト等の異なる波長照明を同時併用しても色チャネル汚染なし。1台で3〜4工程相当の検査スループットを実現 ■ MLCC（積層セラミックコンデンサ）検査 →高い空間分解能でPCB実装前の微細クラックや欠陥を検出 ■ 医薬品検査 →アンプル・カプセル・多層錠剤のコーティングのばらつきや混入物を、色滲みなく高精度判定 ■ 食品検査（果物・野菜・卵・肉） →肉の脂肪分や等級付け、果物や野菜の熟度、卵の欠陥など、複雑な照明下でも正確に判別 ■ 印刷検査 →インキの色分解、見当マーク、カラーコントロールパッチを精密にサンプリング ■ 自動車塗装・LED検査 →純粋なRGB値で塗装色やLED発光色を正確に測定
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| AP-5100T-5GE | https://www.jai.com/jp/products/ap-5100t-5ge/ |
| AP-5100T-CXPA | https://www.jai.com/jp/products/ap-5100t-cxpa/ |
| AP-5100T-MCL | https://www.jai.com/jp/products/ap-5100t-mcl/ |
