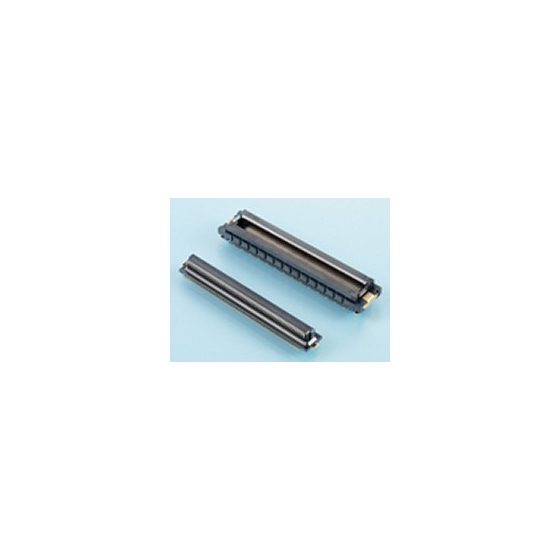

0.5mmピッチフローティングコネクタ「DYシリーズ」
医療機器業界では、小型化と高機能化の進展に伴い、基板上の高密度実装がますます重要となっています。特に、精密な動作や安定した信号伝送が求められる機器においては、コネクタの接続信頼性が製品性能を左右する重要な要素です。接触不良による誤動作は、安全性の観点からも大きなリスクにつながります。 0.5mmピッチのフローティングコネクタ「DYシリーズ」は、狭ピッチでありながらXY方向に±0.5mmのフローティング量を確保し、位置ズレを吸収することで高密度実装環境に対応します。また、有効嵌合長1.25mmの設計により、安定した接触信頼性を実現し、精密機器に求められる確実な接続を支えます。 【活用シーン】 ・CTスキャン ・MRI ・超音波診断装置 ・内視鏡 ・心電図機器 ・検眼機器 ・X線診断装置 【導入の効果】 ・機器の小型化・高密度化に対応 ・高い接続信頼性の確保 ・安定した信号伝送性能 ・自動実装対応による生産性向上
この製品へのお問い合わせ
基本情報
【特長】 ○フローティング量はXY方向に±0.5mmを確保しています。 ○有効嵌合長1.25mm（ノミナル値）の高信頼設計です。 ○吸着面を確保し、自動実装に対応しています。 ○30極～140極まで9種類を用意しています。 ※製品タイプにより対応極数が変わりますのでご注意下さい。 ○スタック接続、垂直接続に対応しています。 ○スタック高さは5mm～14mmまで10種類を用意しています。 ※製品タイプにより対応スタック高さが変わりますのでご注意下さい。 ○固定金具は大きなフィレットを構成する形状で、挿抜時の機械的強度を確保します。 ○プラグ側は防塵キャップ付品も用意しています。
価格情報
- 数量によって価格が変動しますので、お気軽にお問い合わせください。
納期
※数量や注文状況によって納期が変動しますので、お気軽にお問い合わせください。
用途／実績例
車載機器、工業機器、画像機器、ＯＡ機器、分析機器
ラインアップ（130）
| 型番 | 概要 |
|---|---|
| DU00-030SB | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス無し／30極 |
| DY00-040SB | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス無し／40極 |
| DY00-050SB | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス無し／50極 |
| DY00-060SB | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス無し／60極 |
| DY00-080SB | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス無し／80極 |
| DY00-090SB | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス無し／90極 |
| DY00-100SB | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス無し／100極 |
| DY00-120SB | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス無し／120極 |
| DY00-140SB | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス無し／140極 |
| DY00-030SB-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス無し／30極／1リール500個 |
| DY00-040SB-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス無し／40極／1リール500個 |
| DY00-050SB-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス無し／50極／1リール500個 |
| DY00-060SB-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス無し／60極／1リール500個 |
| DY00-080SB-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス無し／80極／1リール500個 |
| DY00-090SB-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス無し／90極／1リール500個 |
| DY00-100SB-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス無し／100極／1リール500個 |
| DY00-120SB-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス無し／120極／1リール500個 |
| DY00-140SB-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス無し／140極／1リール500個 |
| DY01-030SB | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス有り／30極 |
| DY01-040SB | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス有り／40極 |
| DY01-050SB | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス有り／50極 |
| DY01-060SB | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス有り／60極 |
| DY01-080SB | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス有り／80極 |
| DY01-090SB | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス有り／90極 |
| DY01-100SB | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス有り／100極 |
| DY01-120SB | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス有り／120極 |
| DY01-140SB | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス有り／140極 |
| DY01-030SB-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス有り／30極／1リール500個 |
| DY01-040SB-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス有り／40極／1リール500個 |
| DY01-050SB-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス有り／50極／1リール500個 |
| DY01-060SB-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス有り／60極／1リール500個 |
| DY01-080SB-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス有り／80極／1リール500個 |
| DY01-090SB-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス有り／90極／1リール500個 |
| DY01-100SB-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス有り／100極／1リール500個 |
| DY01-120SB-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス有り／120極／1リール500個 |
| DY01-140SB-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／レセプタクル／ボス有り／140極／1リール500個 |
| DY10-030S-1 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ5mm／30極 |
| DY10-040SB-1 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ5mm／40極 |
| DY10-050SB-1 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ5mm／50極 |
| DY10-060SB-1 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ5mm／60極 |
| DY10-080SB-1 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ5mm／80極 |
| DY10-100SB-1 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ5mm／100極 |
| DY10-120SB-1 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ5mm／120極 |
| DY10-140SB-1 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ5mm／140極 |
| DY10-030S-1-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ5mm／30極／1リール500個 |
| DY10-040SB-1-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ5mm／40極／1リール500個 |
| DY10-050SB-1-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ5mm／50極／1リール500個 |
| DY10-060SB-1-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ5mm／60極／1リール500個 |
| DY10-080SB-1-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ5mm／80極／1リール500個 |
| DY10-100SB-1-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ5mm／100極／1リール500個 |
| DY10-120SB-1-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ5mm／120極／1リール500個 |
| DY10-140SB-1-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ5mm／140極／1リール500個 |
| DY10-030SB-2 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ6mm／30極 |
| DY10-040SB-2 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ6mm／40極 |
| DY10-050SB-2 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ6mm／50極 |
| DY10-060SB-2 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ6mm／60極 |
| DY10-080SB-2 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ6mm／80極 |
| DY10-100SB-2 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ6mm／100極 |
| DY10-120SB-2 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ6mm／120極 |
| DY10-140SB-2 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ6mm／140極 |
| DY10-030SB-3 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ7mm／30極 |
| DY10-040SB-3 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ7mm／40極 |
| DY10-050SB-3 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ7mm／50極 |
| DY10-060SB-3 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ7mm／60極 |
| DY10-080SB-3 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ7mm／80極 |
| DY10-100SB-3 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ7mm／100極 |
| DY10-120SB-3 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ7mm／120極 |
| DY10-140SB-3 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ7mm／140極 |
| DY10-060SB-4 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ8mm／60極 |
| DY10-080SB-4 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ8mm／80極 |
| DY10-100SB-4 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ8mm／100極 |
| DY10-120SB-4 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ8mm／120極 |
| DY10-140SB-4 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ8mm／140極 |
| DY10-060SB-5 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ9mm／60極 |
| DY10-080SB-5 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ9mm／80極 |
| DY10-100SB-5 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ9mm／100極 |
| DY10-120SB-5 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ9mm／120極 |
| DY10-140SB-5 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ9mm／140極 |
| DY10-060SB-6 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ10mm／60極 |
| DY10-080SB-6 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ10mm／80極 |
| DY10-100SB-6 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ10mm／100極 |
| DY10-120SB-6 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ10mm／120極 |
| DY10-140SB-6 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス無し／スタック高さ10mm／140極 |
| DY11-030SB-1 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ5mm／30極 |
| DY11-040SB-1 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ5mm／40極 |
| DY11-050SB-1 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ5mm／50極 |
| DY11-060SB-1 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ5mm／60極 |
| DY11-080SB-1 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ5mm／80極 |
| DY11-100SB-1 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ5mm／100極 |
| DY11-120SB-1 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ5mm／120極 |
| DY11-140SB-1 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ5mm／140極 |
| DY11-030SB-1-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ5mm／30極／1リール500個 |
| DY11-040SB-1-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ5mm／40極／1リール500個 |
| DY11-050SB-1-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ5mm／50極／1リール500個 |
| DY11-060SB-1-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ5mm／60極／1リール500個 |
| DY11-080SB-1-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ5mm／80極／1リール500個 |
| DY11-100SB-1-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ5mm／100極／1リール500個 |
| DY11-120SB-1-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ5mm／120極／1リール500個 |
| DY11-140SB-1-A | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ5mm／140極／1リール500個 |
| DY11-030SB-2 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ6mm／30極 |
| DY11-040SB-2 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ6mm／40極 |
| DY11-050SB-2 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ6mm／50極 |
| DY11-060SB-2 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ6mm／60極 |
| DY11-080SB-2 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ6mm／80極 |
| DY11-100SB-2 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ6mm／100極 |
| DY11-120SB-2 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ6mm／120極 |
| DY11-140SB-2 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ6mm／140極 |
| DY11-030SB-3 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ7mm／30極 |
| DY11-040SB-3 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ7mm／40極 |
| DY11-050SB-3 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ7mm／50極 |
| DY11-060SB-3 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ7mm／60極 |
| DY11-080SB-3 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ7mm／80極 |
| DY11-100SB-3 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ7mm／100極 |
| DY11-120SB-3 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ7mm／120極 |
| DY11-140SB-3 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ7mm／140極 |
| DY11-060SB-4 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ8mm／60極 |
| DY11-080SB-4 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ8mm／80極 |
| DY11-100SB-4 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ8mm／100極 |
| DY11-120SB-4 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ8mm／120極 |
| DY11-140SB-4 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ8mm／140極 |
| DY11-060SB-5 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ9mm／60極 |
| DY11-080SB-5 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ9mm／80極 |
| DY11-100SB-5 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ9mm／100極 |
| DY11-120SB-5 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ9mm／120極 |
| DY11-140SB-5 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ9mm／140極 |
| DY11-060S-6 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ10mm／60極 |
| DY11-080SB-6 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ10mm／80極 |
| DY11-100SB-6 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ10mm／100極 |
| DY11-120SB-6 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ10mm／120極 |
| DY11-140SB-6 | フローティングコネクタ／0.5mmピッチ／SMTストレート／プラグ／ボス有り／スタック高さ10mm／140極 |
