ボタン1つでエコーを録画、あらゆる測定ニーズを満たす多用途モデル

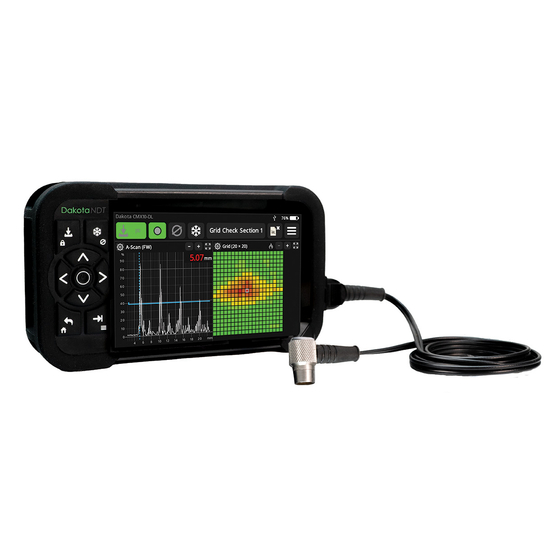

CMX10-DLは、腐食検査から高精度な厚さ測定まで、幅広いニーズに対応する多用途型のAスキャン（Aスコープ）超音波厚さ計です。タンクや配管、塗装面、ライニング材、複合材、クラッド材をはじめ、0.001mm分解能が求められる機械加工後の部品や薄板の精密厚さ測定まで、さまざまな対象物の測定に対応します。 エコー波形と測定値の静止データ保存に加え、最大10秒間、毎秒20ショットのエコーを動画として記録できます。瞬間的な厚さ変化も逃さず、確実な記録をサポートします。また、TCGやBEAにより、複合材やクラッド材、局部腐食に生じる異常を的確に捉え、信頼性の高い測定を実現します。 耐衝撃性に優れたハウジング、IP65の防塵・防水設計、最長15時間のバッテリー駆動により、過酷な現場環境でも安定した運用が可能です。タッチスクリーン操作に加え、物理ボタンでの操作にも対応しているため、手袋を装着したままでもスムーズに操作できます。
この製品へのお問い合わせ
基本情報
■仕様 測定範囲（鋼）パルス・エコー（PE）：0.18～1480mm エコー・エコー（EE）：0.18～592mm マルチ・エコー（EEV）：0.18～296mm 第2層厚さ測定（PE2）：0.18～1480mm 第2層厚さ測定（EE2）：0.18～592mm 音速設定範囲200～20,000m/s 分解能0.001mm ■特徴 ・エコーを最大10秒間録画、厚さの変化を逃さず記録し測定を大幅に効率化。 ・欠陥検出能力を高めるTCG・BEAを搭載。粗い裏面や複合材で活躍。 ・不要な周波数成分やノイズを抑え、エコー波形を最適化するハイパス／ローパスフィルターを搭載。 ・初心者でも異常を確認しやすく、特に接着・剥離検査におすすめの波形比較（オーバーレイ）機能。 ・腐食により裏面が粗い材料でも、塗装の上から母材厚を安定して測定可能。 ・配管やタンクの腐食・減肉検査も、0.001mm単位の精密測定も1台で対応。 ・材料内部の状態を断面イメージとして可視化する高精細なBスキャン機能。
価格帯
50万円 ~ 100万円
納期
用途／実績例
・配管・タンクの腐食・減肉検査 ・塗装の上からの母材厚測定 ・ライニング材、クラッド材の厚さ測定 ・FRPなどの複合材の厚さ測定・剥離検査 ・局部腐食、内部欠陥、残存肉厚の確認 ・薄板や機械加工部品の精密厚さ測定 ・ゴム、樹脂、プラスチックなど非金属材料の厚さ測定 ・エコー波形やBスキャン画像を用いた詳細な検査・記録
詳細情報
-
測定風景（塗装の上からの厚さ測定）
-
測定風景（配管の厚さ測定）
カタログ（1）
カタログをまとめてダウンロード
この製品に関するニュース（1）
企業情報
高度な知識・技能を有する専門アドバイザーが、最適な装置・検査手法を提案いたします。 ダコタ・ジャパンでは、超音波厚さ計・超音波ボルト軸力計・超音波探傷器の超音波検査機器をはじめ、ユニークな硬さ計や膜厚計、各種試験片を販売しています。
