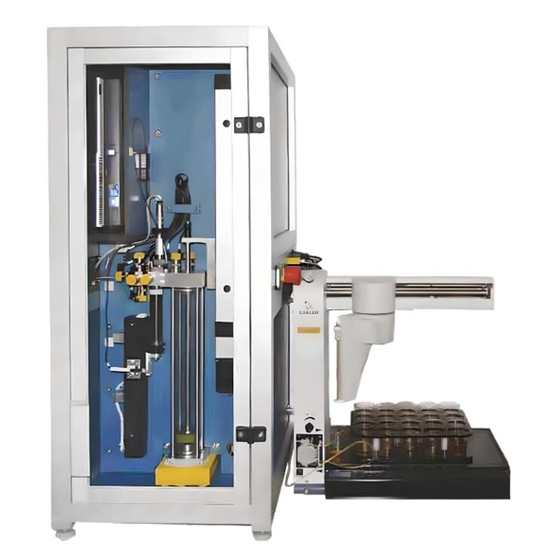

変圧器の油中カス分析DGAのための国際規格IEC 60567とASTM D-361に準拠した完全自動ガス抽出ユニット
マルチサイクル式水銀フリー真空抽出法に基づく全自動ガス抽出装置。 国際規格IEC 60567およびASTM D-361に準拠したポンプとチューブを介してAgilent GCシステムに接続されています。水銀フリーのトープラー原理により、高真空下で抽出を行うため、より多くのガスを抽出できます。 ポンプからGCへのガス移送は、非常に小さなデッドボリュームで行われ、これを測定して補正に利用できます。 ガスの含有量が低すぎてGCに注入できない場合は、空気またはアルゴンで自動的に希釈されます。
この製品へのお問い合わせ
基本情報
システム構成要素 溶存ガス分析（DGA）は、油入変圧器の状態を評価するために広く用いられている手法です。変圧器内部の初期故障は、変圧器油に溶解しているガスを分析することで検出できます。 DGAは、油入変圧器の初期故障を検出・評価するための診断ツールです。ここでいう故障とは、変圧器内部で異常なエネルギー散逸を引き起こすプロセスと定義されます。 変圧器に故障が発生すると、絶縁システムが化学的劣化を起こし、油に溶解する様々なガスが発生します。これらのガスはキーガスと呼ばれることが多く、その濃度は様々な解析方法によって変圧器の様々な種類の故障と関連付けることができます。
価格帯
納期
用途／実績例
主な特長 本システムはIEC 60567規格に完全準拠しています。 試料量：10～250mL 0.5mL/L以下の低濃度ガスの測定が可能 抽出パラメータを自由に設定可能（ストローク数と各ストロークの持続時間を設定可能） 診断および（または）容量補正のために「デッドボリューム」を測定可能 ピストンポンプの診断機能（ピストンの気密性を確認するため、10mLの空気を注入） 測定値をExcel形式でエクスポート可能 中間抽出を含むすべての動作パラメータを表示し、最終結果を表示可能 1013.25mbarおよび20℃の標準値への変換が可能 抽出の全工程を手動で段階的に実行可能 スケール、圧力センサー、温度センサー、真空センサーの校正機能がソフトウェアに搭載されています。 ブッフホルツガス分析 外部ガス（ボンベ）分析 計測・制御機器分野におけるリーディングカンパニー（ナショナルインスツルメンツ）のハードウェアおよびソフトウェアを使用 ユーザーインターフェースは現地語に翻訳可能
