超高温集光型ハロゲンラインヒーター

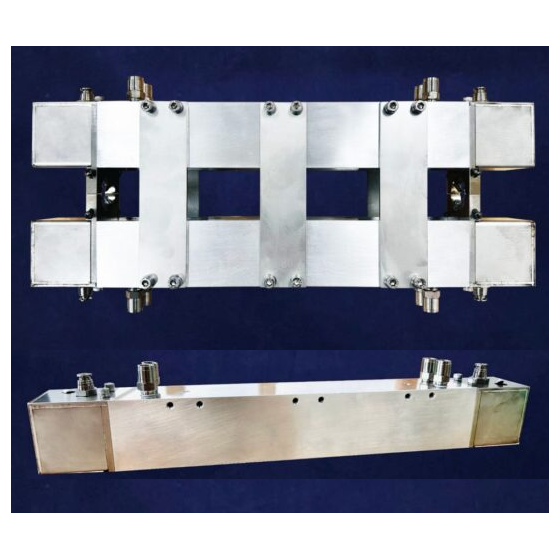

HLH-45の特徴 1)線状に最高1580℃まで加熱できます。 高性能ハロゲンラインヒーターHLH-45は棒状ハロゲンランプを使用した線状赤外線加熱機器です。 昇温時間が短く、焦点距離 20mmの線集光で、線状に超高温に加熱できます。 2）大出力を小型化 大出力の5kWのハロゲンランプを使用し、小型化しました。 集光鏡の高さは50mmです。狭い場所にも設置できます。 3) ヒーターを２つ向かい合わせに設置し、被加熱物を挟み込んで加熱することができます。
この製品へのお問い合わせ
基本情報
長380mm 幅45mm 焦点距離20mm 電圧出力 3種 200V-2KW 200V-3KW 200V-5KW
価格帯
納期
用途／実績例
樹脂シートの分子整列 ホットメルトの加熱乾燥 シーラーの加熱乾燥 硼珪酸ガラス板の溶解 ロックイン赤外線発熱解析-ロックインサーモグラフィー法 アンモニアガス加熱用インラインヒーター 液体アンモニア加熱用インラインヒーター 水素ガス加熱用インラインヒーター 高圧ガス加熱用インラインヒーター 溶接前の予熱 赤外線による異物検査装置 半導体製造工程においてのプリカーサーガスの加熱 ワイヤーの伸線工程での加熱 生産ラインでの小部品の焼きなまし 近赤外線による水分量測定 急速熱分解による油状生成物の生成 ナノカーボン材料合成 エタノールメタネーション反応加熱用インラインヒーター
詳細情報
-
樹脂フィルムシートの分子整列 《 問題点 》 分子整列に必要な高温加熱のできる線状ヒーターを探していた。 《 改善のポイント 》 ハロゲンラインヒーターの集光型線加熱機器を使った。 シートの分子整列がきれいにできた。 製品説明サイトへのリンク https://www.heat-tech.biz/products-hlh/hlh-ss/22330.html
-
ホットメルトの加熱乾燥 《 問題点 》 ホットメルトの乾燥時間を短縮する必要があった 《 改善のポイント 》 線集光型ハロゲンラインヒーターを使用した。 線集光型なので、ホットメルトの塗布位置に合わせて正確に加熱でき、乾燥時間が短縮できた。 ラインのタクトタイムの短縮化に成功した。 製品説明サイトへのリンク https://www.heat-tech.biz/products-hlh/hlh-ss/22330.html
-
硼珪酸ガラス板の溶解 《 問題点 》 ガスに代わる熱源が無かった。 《 改善のポイント 》 ハロゲンラインヒーターを使用して硼珪酸ガラス板を溶解した。 電気設備だけでガラス管加工工程を構成した。 更に、消防署の行政指導を満たした。 製品説明サイトへのリンク https://www.heat-tech.biz/products-hlh/hlh-ss/22330.html
-
ロックイン赤外線発熱解析-ロックインサーモグラフィー法 《 問題点 》 パルス信号と同期するヒーターを探していた 《 改善のポイント 》 印加する周波数を変化させることで、発熱箇所の領域を限定することができた。 低サイクル印加では大きな温度変化となり大きな領域が見えた。 高サイクル印加では小さな領域に限定することができた。 また、印加する電圧を変化させることで、発熱状態も変化できた。 さらに、冷風クーラーを併用することで、冷却サイクルもコントロールできた。 製品説明サイトへのリンク https://www.heat-tech.biz/products-hlh/hlh-ss/22330.html
-
水素ガス加熱用インラインヒーター 要約超高温集光型ハロゲンラインヒーターHLH-45を使用して水素ガスを加熱する 製品名超高温集光型ハロゲンラインヒーター HLH-45 業界・工程水素ガス 用途カテゴリガスの予熱 現場課題安全に水素ガスを加熱できるヒーターを探していた なぜ発生するか水素の減圧時の温度低下により機器の凍結破損リスクを回避する、化学反応の効率を最大化する 従来方法の問題大型の熱交換器が必要 解決方法ハロゲンラインヒーターHLH-45を対向して金属配管を加熱した 製品が適する理由インラインなので無酸素状態、しかも発熱体と水素ガスが直接接触しない 導入効果インラインなので安全に加熱できた 比較初期投資（CAPEX）やメンテナンスコストが安価 製品説明サイトへのリンク https://www.heat-tech.biz/products-hlh/hlh-ss/22330.html
-
溶接前の予熱 《 問題点 》 溶接前の余熱で、母材の種類が多いので、細かく温度調整ができる方法を探していた。 《 改善のポイント 》 ハロゲンヒーターを使用することで母材に合わせて加熱温度を細かく変えることができるようになった。 製品説明サイトへのリンク https://www.heat-tech.biz/products-hlh/hlh-ss/22330.html
-
赤外線による異物検査装置 《 問題点 》 異物検査装置に導入する線加熱ができる近赤外線ヒーターを探していた。 《 改善のポイント 》 出力を可変して温度を調整できるので、多種多様な製品の検査に使用できるようになった。 製品説明サイトへのリンク https://www.heat-tech.biz/products-hlh/hlh-ss/22330.html
-
半導体製造工程においてのプリカーサーガスの加熱 《 問題点 》 基板表面での化学反応が効率よく進行させるため、プリカーサーガスの加熱を検討していた。 《 改善のポイント 》 ハロゲンラインヒーターを対面設置して加熱した。配管に簡単に取付ができるので、設備投資が少額になった。 製品説明サイトへのリンク https://www.heat-tech.biz/products-hlh/hlh-ss/22330.html
-
ワイヤーの伸線工程での加熱 《 問題点 》 ガス加熱からの置き換えでワイヤーの加熱方法を探していた。 《 改善のポイント 》 ハロゲンラインヒーターを対向して設置することで効率的な加熱を実現しました。 製品説明サイトへのリンク https://www.heat-tech.biz/products-hlh/hlh-ss/22330.html
