鉄板内部に流れる平均の磁束密度を算出！Team Problem13の測定値と比較検証した事例

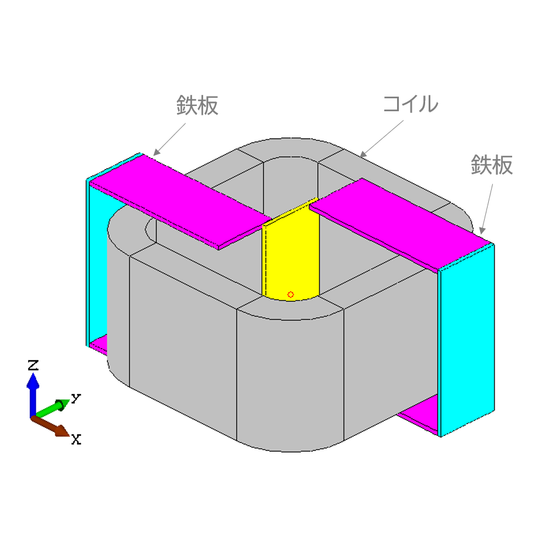

当社の「PHOTO-MAG」を使用して、構造物にコイルを 配置した3次元非線形静磁場解析を実施しました。 コイルに直流電流を流したときに、内部に流れる磁束密度を 解析しています。 解析モデルは、対称性を利用して、1/2モデルとしました。 測定値と当社ソフトを使用した解析結果を比較しました。 詳しい解析結果の図は、関連リンクより確認できます。 【事例概要】 ■解析対象：鉄板で構成された構造物とコイル ■使用したソフトウェア：PHOTO-MAG ■電流値：1000[AT] ■入力項目：磁気特性のみ入力 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【その他の事例概要】 ■有限要素法による磁場解析ソフトで、静解析を行う ■線形透磁率、非線形透磁率が使用できる ■永久磁石及び直流電流が使用できる ■外場機能により、磁石やコイルの移動が簡単にできる ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【磁場解析の適用分野】 ■磁気ヘッド、超伝導電磁石 ■磁気シールド、電磁スイッチ ■スピーカ、ソレノイドコイル、リアクトルなど ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
