架空送電線が発生する電場強度を確認！周波数応答解析によるシミュレーション事例をご紹介

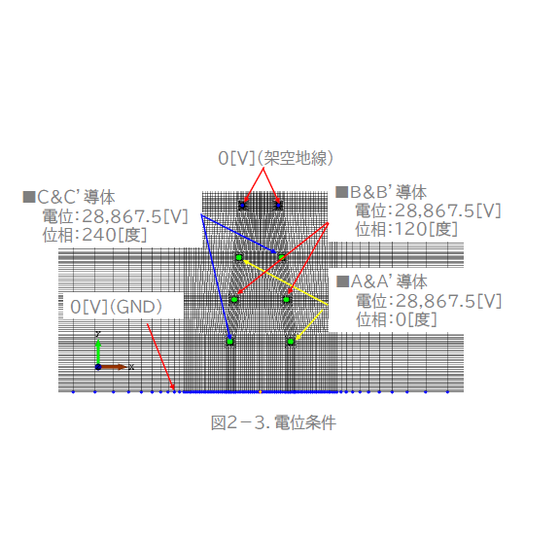

当社の「PHOTO-VOLTjω」を使用し、鉄塔間の区間を 想定した2次元電場解析についてご紹介します。 電線の上方には、2本の架空地線を配置しています。 下方には地面があり、これも0Vとしています。 解析結果は、複素数で表示されます。 有限要素法を使用して解析を行っています。 【事例概要】 ■解析対象：電線、地面、および周囲空間 ■使用した解析ソフトウェア：PHOTO-VOLTjω ■電圧条件：各導体の電圧は500kV/ルート3 ■解析種別：2次元電場解析 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【その他の事例概要】 ■有限要素法の電場解析ソフトで周波数応答解析を行う ■電位及び電荷分布から電場分布の計算を行う ■誘電体損失及びジュール損の計算を行う ■キャパシタンスの計算、電気力の計算を行う ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【適用分野】 ■電場及び導体内の電流分布のシミュレーションが必要となる分野 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（3）
カタログをまとめてダウンロード
企業情報
フォトンでは、電磁現象を利用した製品、部品などをコンピュータ上でモデル化し、 シミュレーションする「電磁場解析用ソフトウェア」を開発しています。 従来の設計や開発の現場においては技術者の方の経験に基づく試作と、試作品による実験をループにした試行錯誤が中心でした。 しかし、実際に試作品を使った実験を行いその結果を検討するには多大な時間とコストを要します。 今後は、実験・試作ベースから解析ベースの設計への移行が生産性向上において重要課題であり、解析ベースの設計技術の中核となるシミュレーション技術の確立が課題となります。 このような状況の下、フォトンでは、電磁場を中心に、熱、振動についての「解析ソフトウェア」を開発し提供させていただいております。フォトンのソフトを活用して頂くことで、各種工業製品の開発・設計を効率よく行うことが出来ます。このようにして、フォトンは、ユーザー様の製造現場において、試作の回数や開発費用の低減、開発期間の短縮を実現し、ひいてはユーザー様の競争力強化を支援していきたいと考えています。
