有限要素法による磁場解析ソフトウェア(磁界シミュ レータ)で、静解析及び過渡応答解析をおこないます。
有限要素法による磁場解析ソフトウェア(磁界シミュレータ)で、静解析及び過渡応答解析をおこないます。 3次元問題を扱うことができます。 【特徴】 ・PHOTOシリーズ専用プリ・ポストと一体型となっているため、データ作成から解析、結果処理が一連の操作として行えます。 ・他のPHOTOシリーズモジュールと一体化しているので、たとえば、電磁場解析によって求まった節点力から、変位を求めるような連成解析が簡単にできます。 ・エッジエレメント法及びICCG 法の併用により画期的な高速化が達成されています(従来の有限要素法の数十倍) ・有限要素法を使っているので解が安定し、初心者でも安心して使えます。 ・EDDYとELASが一体となっているため節点力の受け渡しがファイルを介さず自動で実施されます。 ・EDDY、ELASをそれぞれ単独で使用することも可能です。
この製品へのお問い合わせ
基本情報

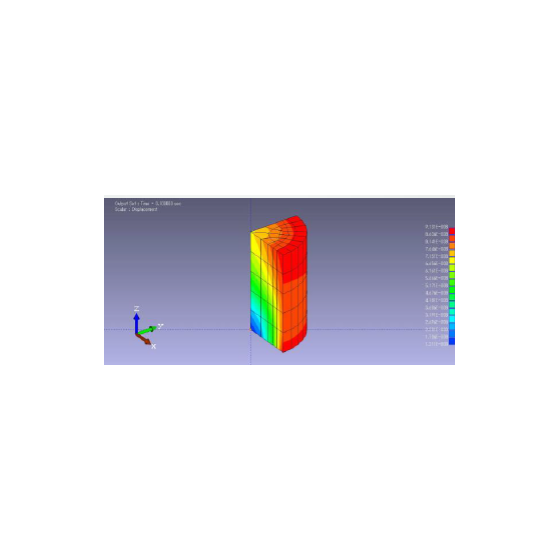

・透磁率の線形、非線形、異方性、ヒステリシスモデルが考慮できます。 ・電気伝導率の線形、異方性を考慮した解析ができます。 ・剛性パラメータとしてヤング率、ポアソン比、体積弾性率が使用できます。 ・密度の指定により時刻歴解析ができます。 ・構造減衰比を考慮した解析ができます。 ・永久磁石及び電流が使用できます。 ・電流の自動入力機能及び電圧入力機能があります。 ・正弦波、矩形波、パルスなど任意波形が入力できます。 ・外部回路網を接続した解析が可能です。 ・解析結果として、変位、ミーゼス応力、応力成分、主応力などが得られます。 ・時間的に変動する弾性応力を考慮した解析ができます。 ・モーダル解析(固有周波数、モードの変形形態)ができます。 ・複数のファイルを読み込んで連続実行が可能です。 ・外場機能により、磁石やコイルの移動が簡単にできます。
価格帯
納期
用途／実績例
【適用分野】 渦電流の関与する現象による変位のシミュレーションが必要となる分野。
カタログ（3）
カタログをまとめてダウンロード
企業情報
フォトンでは、電磁現象を利用した製品、部品などをコンピュータ上でモデル化し、 シミュレーションする「電磁場解析用ソフトウェア」を開発しています。 従来の設計や開発の現場においては技術者の方の経験に基づく試作と、試作品による実験をループにした試行錯誤が中心でした。 しかし、実際に試作品を使った実験を行いその結果を検討するには多大な時間とコストを要します。 今後は、実験・試作ベースから解析ベースの設計への移行が生産性向上において重要課題であり、解析ベースの設計技術の中核となるシミュレーション技術の確立が課題となります。 このような状況の下、フォトンでは、電磁場を中心に、熱、振動についての「解析ソフトウェア」を開発し提供させていただいております。フォトンのソフトを活用して頂くことで、各種工業製品の開発・設計を効率よく行うことが出来ます。このようにして、フォトンは、ユーザー様の製造現場において、試作の回数や開発費用の低減、開発期間の短縮を実現し、ひいてはユーザー様の競争力強化を支援していきたいと考えています。
