内径φ0.2mm・長さ100mmの内面を全長均一に。Cr/Fe比向上・高清浄・低吸着

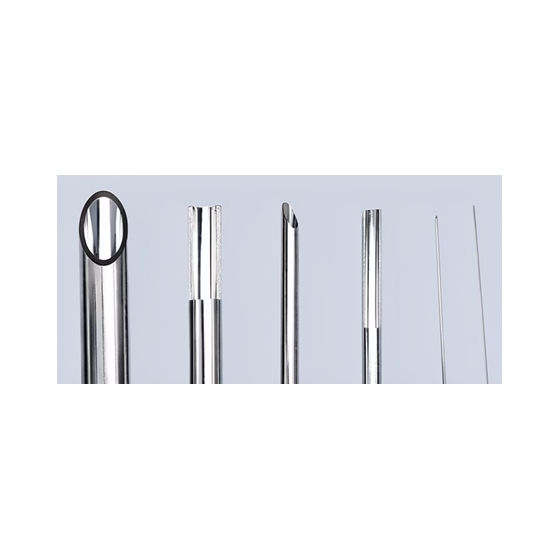

内面を化学研磨（CP）で処理した、内径φ0.2mmの極細ステンレス毛細管です。 化学研磨は、薬液の接触により溶解反応が進行する処理方式です。電極や研磨工具を必要としないため、電極の挿入や工具の到達が難しい極細内径・複雑形状の内面にも適用できます。 除去の機構が溶解であるため、平滑化にとどまらず表面の化学組成に作用します。Cr/Fe比の向上による耐食性の改善、加工変質層・残留応力の除去、埋め込み粒子や油分の溶解除去が同時に進みます。表面粗さ(Ra)だけでは評価できない内面品質に対応する処理です。 毛細管内全長に薬液を均一に作用させるため、専用装置による通液方式で処理しています。 ※詳しくはPDFをダウンロードいただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
■材質：SUS316L（VIM+VAR 二重真空溶解材） ■内径：φ0.2mm 〜 φ1.0mm ■長さ：φ0.2mmの場合 最長100mm ■代表仕様：φ0.4 × φ0.2 × 100mm ■内面粗さ：Ra 0.17µm（実測・レーザー顕微鏡） ■仕上げグレード：普通UHP級（BA管ベース）／スーパーUHP級（MP管ベース） ■工程：全11工程一貫（脱脂洗浄〜化学研磨〜不動態処理〜多段洗浄〜窒素乾燥〜クリーンルーム内梱包） ■表面化学分析：米国RJ Lee Group（SEMI規格準拠）測定実績あり ※別材料・別部品での測定値 ■供給単位：本数単位・ロット供給／試作数量から対応
価格情報
本数単位・ロット単位でのお見積りとなります（円／本）。仕様・数量により変動しますので、内径・肉厚・長さ・数量をお知らせください。試作数量からのご相談、実物サンプルのご依頼も承ります。
納期
用途／実績例
【こんな形状・条件に対応します】 ■内径φ0.2mm前後の極細管の内面 ■ベローズ（蛇腹管）など、電極が挿入できない複雑内面 ■機械研磨では加工変質層・埋め込み汚染が問題になる流路部品 ■UHP環境向けに、Cr/Fe比・清浄度が要求される内面 【想定される用途分野】 ■半導体製造装置：UHP気液流路、マスフローコントローラー、圧力・流量センサー接続配管 ■分析機器：クロマトグラフィー、質量分析計の微少流量ライン ■医療・検査機器：生体検査・免疫検査装置の微少流路部品 【受託研磨】 お客様支給材の内面化学研磨も承ります。 ※詳しくはPDFをダウンロードいただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
KAMEHA株式会社は、内径0.2mmから内面化学研磨が可能な UHP極細ステンレス毛細管の製造・供給を行う技術商社です。 半導体UHPガス系統・流量計・分析機器などの精密流路部品向けに、 Cr/Fe比向上による高耐食・高清浄な内面品質とRa 0.17µmの平滑内面を 自社開発の専用装置による全11工程一貫プロセスで実現します。 機械研磨・電解研磨では対応が難しい極細内径・複雑内面も、 当社の化学研磨により処理可能。標準品の供給に加え、図面対応のカスタム製作、 複雑・微細形状部品の受託化学研磨にも対応します。 グループの上海・広州の製造施設との協力体制により 試作から大ロット量産まで、安定供給いたします。
