ケーブルや小径パイプをくわえて仮固定し、角度付き組付けや検査工程の手放し作業をサポートする金属コレット式固定台です。

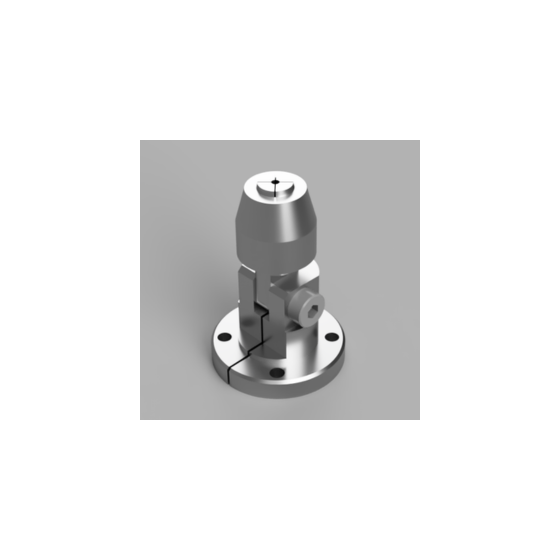

組立用治具向けの金属コレット式固定台です。小径パイプ（目安 φ6mmまで）をくわえて仮固定し、垂直から水平まで角度を自在に調整できます。 S45C製金属コレット構造により、繰り返し着脱や角度変更に強く、試作段階から量産ラインまで一貫してお使いいただけます。 既存の治具板や作業台にも後付けしやすいコンパクト設計で、センサーパイプやノズル、細径シャフトなどの角度付き固定ホルダーとしてご利用いただけます。 「自社部品の形状に合わせた金属コレットが欲しい」「保持力や当たり面を調整したい」といったご要望に応じて、S45C材の形状カスタムや角度機構の調整も可能です。
この製品へのお問い合わせ
基本情報
対応ワーク：小径パイプ（目安 φ6mmまで） サイズ：ベース径 φ30mm クラス（設置スペースに応じて設計変更可） 材質：本体・コレット部 S45C（焼入れなど仕様は要相談） 構造：摩擦保持式金属コレット＋角度可変ジョイント構造 調整：垂直〜水平まで連続角度調整可能 取り付け：治具板へのネジ固定など、既存設備に合わせてカスタム設計可能 試作モックアップ：3Dプリンタ版モックアップをご用意。実際に触れて使い勝手を確認いただけます。 備考：仕様に応じたカスタム対応可（パイプ径、保持力、角度範囲、取付方法など）
価格情報
金属コレット版：参考価格 132,000円（税込）／台（試作仕様の一例） ※量産時の価格や、仕様変更に伴う価格については別途お見積もりとなります。
価格帯
1万円 ~ 10万円
納期
~ 1ヶ月
※設計〜製作までを含めた標準納期は、仕様確定後 約3〜4週間（〜1ヶ月）程度を想定しています。 試作モックアップのみの評価や、既存治具への後付け改造など、用途に応じた段階的な導入方法もご提案可能です
用途／実績例
・電装品・電子機器の組立ラインで、小径パイプ（センサーパイプ・ノズルなど）の角度付き仮固定・位置決めに用いる治具。 ・測定器や検査装置へのセット時に、小径パイプを一定角度で保持し、導通検査・流量測定・光軸合わせなど両手を使いたい工程の手放し作業をサポートする補助治具。 ・試作ラインや少量多品種ラインにおいて、評価対象パイプの径・長さ・角度条件に合わせた金属コレット治具として使用。 ・生産設備や既存治具板への後付けホルダーとして、小径シャフトや細径ピンなど円柱部品の角度付き固定用治具として活用。
詳細情報
-
ストレートパイプ装着時
-
４５度パイプ装着時
-
９０度パイプ装着時
カタログ（1）
カタログをまとめてダウンロード
CADデータ（2）
| 型番 | 概要 | ファイル |
|---|---|---|
| 外観図（PDF） |
|
|
| 外観図（DXF) |
|
